Замена блока питания/радиатора Apple TV 4-го поколения

Удалите винт Torx T7 размером 4 мм.

Удалите винт Torx T7 размером 5 мм и его шайбу.

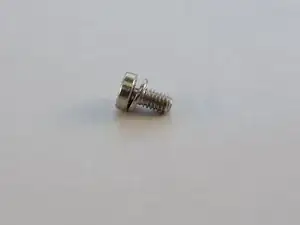

Серебряный винт идет в комплекте с шайбой, которая легко теряется.

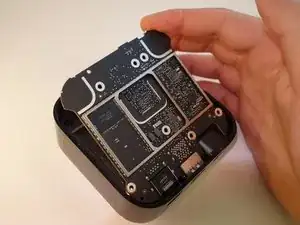

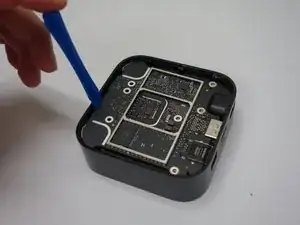

Используйте пластиковый инструмент для открытия, чтобы поднять плату вверх.

Избегайте нарушения целостности квадрата серой термопасты, расположенного в центре блока питания/радиатора при снятии.

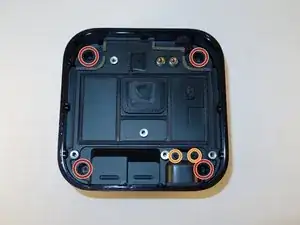

Удалите четыре (4) винта Torx T7 размером 4 мм, крепящих блок питания к корпусу.

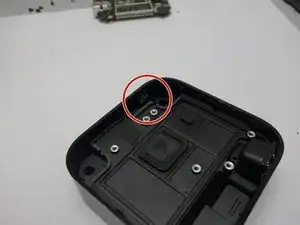

Удалите два (2) винта Torx T6 размером 4 мм, удерживающие разъем блока питания.

Избегайте нарушения целостности квадрата серой термопасты, расположенного в центре блока питания/радиатора.

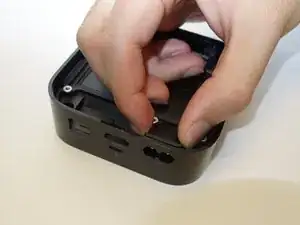

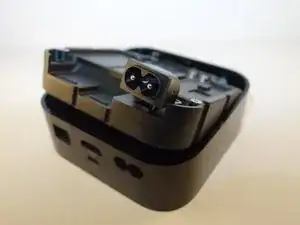

Вытащите разъем питания от боковой стороны корпуса.

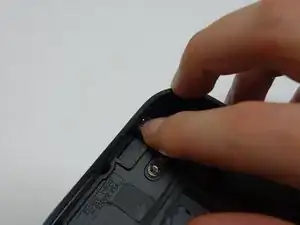

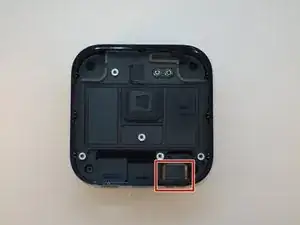

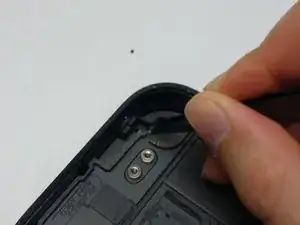

Отделите накладку индикатора питания от клея с помощью ногтя.

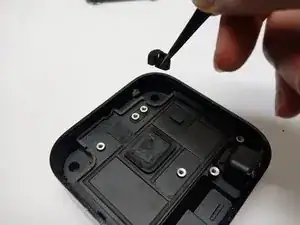

Извлеките накладку индикатора питания с помощью пинцета, сначала отворачивая накладку от стенки корпуса, пока она не освободится от прозрачного выступа диффузора, а затем вверх.

Клей все еще будет липким для повторной сборки.

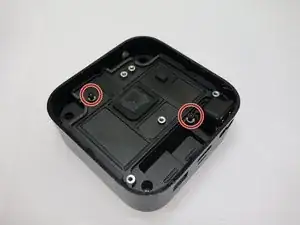

Вставьте два винта Torx T7 размером 7 мм в указанные выступы на блоке питания/радиаторе.

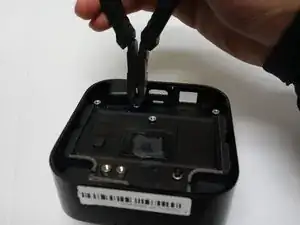

Используя плоскогубцы для удаления винтов, потяните за винты, попеременно меняя их, пока устройство не освободится от корпуса.
