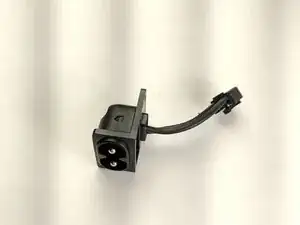

Замена разъёма питания Apple TV 4K

Используйте лопатку, чтобы отщепить нижнюю панель от корпуса. Она удерживается на месте зажимами с внутренней стороны, поэтому убедитесь, что они освобождены при открывании.

Панель плотно удерживается на устройстве, поэтому вам может понадобиться приложить немного усилий, чтобы её снять.

Удалите следующие винты с помощью отвертки Torx T6, удерживающие сборку радиатора.

Четыре винта по 10 мм

Поднимите и снимите сборку радиатора с устройства.

Используйте пластиковую лопатку, чтобы поднять все три разъёма антенн и снять их.

Снимите резиновую деталь с передней стороны устройства.

Открутите следующие винты, удерживающие плату на месте, с помощью Torx T7:

Два чёрных винта по 3 мм

Два серебряных винта по 4 мм

Используйте лопатку, чтобы приоткрыть плату. Попробуйте поднять её с передней стороны.

Удалите плату и отложите в сторону.

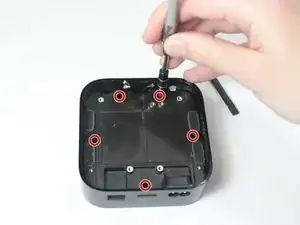

Используйте Torx T7, чтобы удалить винты:

Пять винтов по 5 мм

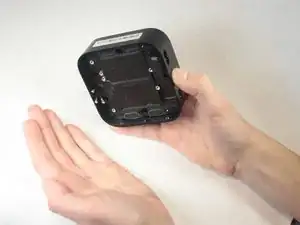

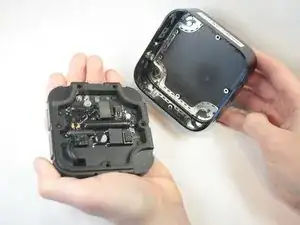

Осторожно переверните устройство вверх дном, чтобы удалить крепление платы/блока питания.

Отключите защёлку, соединяющую разъём питания с блоком питания.

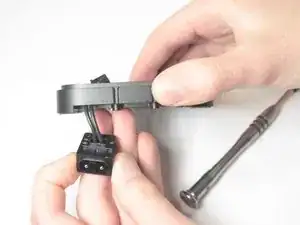

Протяните провод через крепление платы/блока питания. После этого сним

Перевод руководства с ifixit.com
