Замена порта IO Texas Instruments TI-83 Plus

Поверните калькулятор так, чтобы задняя часть была направлена вверх.

Снимите крышку батареи и сами батареи.

Используйте крестовую отвертку для откручивания крышки резервной батареи и затем извлеките монетную батарею CR1616 изнутри.

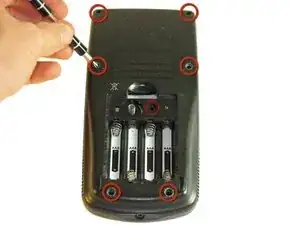

Используйте отвертку Torx T6 для удаления 6 винтов Torx из калькулятора.

С помощью лопатки аккуратно приоткройте калькулятор.

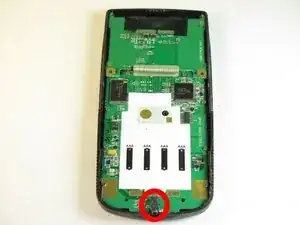

После открытия вы должны увидеть порт IO внизу материнской платы, как показано на изображении. Сейчас самое время подготовить паяльник.

Вставьте тонкий металлический предмет, например, пинцет, в порт IO и аккуратно надавите, отдаляясь от платки. Вам нужно будет делать это на протяжении всего процесса демонтажа.

С помощью паяльника аккуратно нагрейте 3 контакта, которые припаены к порту IO. Они должны легко отойти, если вы применяете давление, как описано выше.

Если вы используете оригинальную замену порта, просто припаивайте её к контактам. Постарайтесь не сжечь никакие из контактов.

Если вы используете универсальный порт, потребуется немного больше усилий. Используйте немного Blu-tack или что-то другое липкое, но легко удаляемое, чтобы зафиксировать разъём для наушников на месте.

Затем вам нужно будет отрезать выводы от 2 резисторов — они будут нашими перемычками.

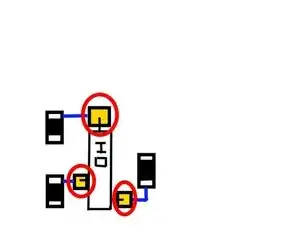

Если вы сожгли контакты во время демонтажа или при попытке пайки, вы всё равно можете паять к ближайшим компонентам, если будете осторожны, как показано на изображении 2. В противном случае просто припаивайте один конец перемычки к контакту разъёма для наушников, а другой конец к соответствующему паяному контакту.

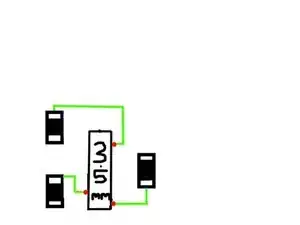

Повторите все вышеперечисленное для всех 3 контактов. В конце должно получиться что-то вроде одного из приведённых выше изображений, где синие линии — это ближайшие следы, которые можно игнорировать, а зелёные линии — это ваши перемычки от выводов резисторов.
