Ремонт провода разъема XLR Shure SM58

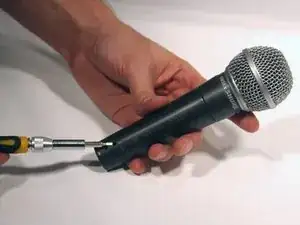

С помощью небольшого отвёртки с плоским лезвием аккуратно поверните удерживающий винт внизу микрофона против часовой стрелки до тех пор, пока он не остановится или не создаст сопротивление.

Удерживающий винт закреплён на разъёме и имеет левую резьбу. Поворот винта по часовой стрелке фиксирует разъем на месте. Поворот против часовой стрелки опускает его в отверстие, освобождая разъем.

Когда винт остановится, не пытайтесь ослабить его дальше.

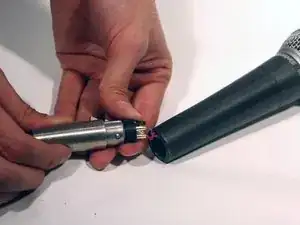

Подключите кабель XLR к свободному разъему.

Держа кнопку отключения нажатой, потяните за кабелем, чтобы удалить разъем из корпуса микрофона.

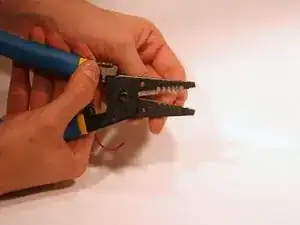

Если провод не обнажен от изоляции, удалите изоляцию с поврежденного провода.

Обогните провод вокруг контактной точки. Номера контактов расположены снаружи разъема.

Подключите красный провод к контакту 3 и синий провод к контакту 2.

Контакт 1 должен иметь одну обнаженную часть провода, соединяющую его с металлической пластиной на верхней части разъема (заземляющая пластина).

Зажимы будут полезны на этом этапе.

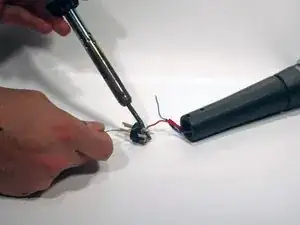

В одной руке держите припой, в другой — паяльник.

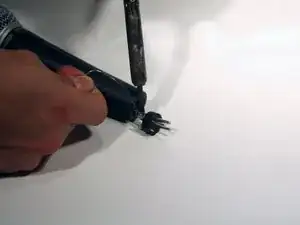

Прикоснитесь как паяльником, так и припоем к контактной точке. Припой должен расплавиться и образовать соединение между проводом и разъемом микрофона.

Уберите припой, а затем паяльник с контактной точки.

Если вы сначала уберете паяльник, припой может прилипнуть к контактной точке.

Дайте проводу остыть в течение примерно 30 секунд.

Если провод не полностью подключен, повторите шаги 2–5.

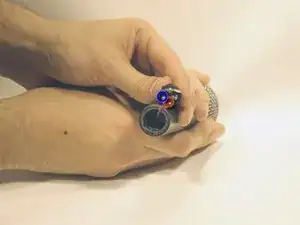

Чтобы установить разъем XLR обратно, следуйте инструкции по установке разъема XLR Shure SM58.
