Замена печатной платы (PCB) микрофона на концерте Джастина Бибера
Печатная плата (PCB) механически поддерживает и электрически соединяет электронные компоненты с помощью проводящих дорожек, изготовленных из меди и ламинированных на некондуктивном пластике. Печатная плата уменьшает количество проводов в устройстве и тем самым делает любое устройство более надежным. Пошаговые инструкции опишут, как устранить неполадки вашей печатной платы.
Шаг 1

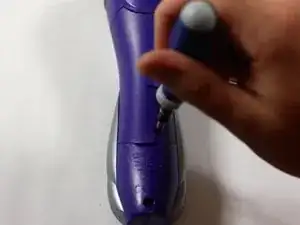

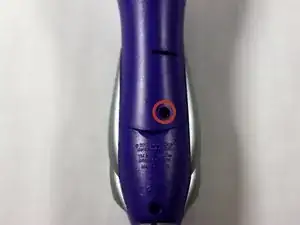

Снимите заднюю панель устройства, открутив единственный винт с плоской головкой #8 длиной 11.6 мм на задней панели устройства.
Шаг 2

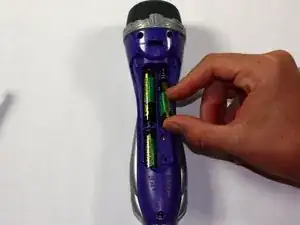

Извлеките 3 батарейки AAA из устройства.
Шаг 3

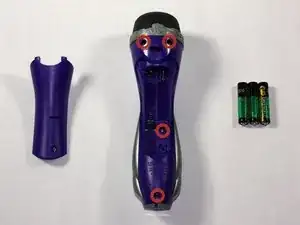

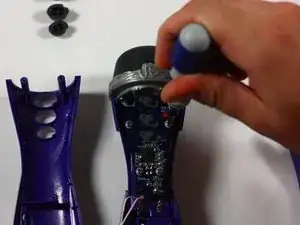

Открутите остальные 4 винта с крестообразной головкой #8 длиной 11.6 мм, чтобы снять всю заднюю половину устройства.
Разделите устройство, как только винты будут ослаблены, разделяя его пополам.
Шаг 4
Держа все провода подключенными, разместите переднюю половину устройства лицом вниз.
Шаг 5

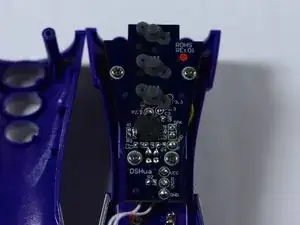

Проверьте печатную плату на наличие разрывов или трещин.
Шаг 6

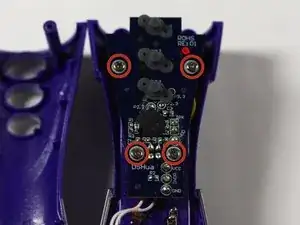

Удалите 2 винта с крестообразной головкой #8 длиной 11.7 мм, а также 2 винта #8 длиной 7.5 мм на печатной плате.
Шаг 7

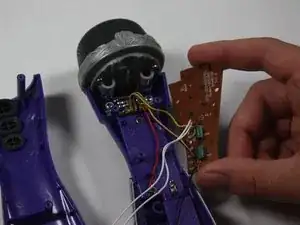

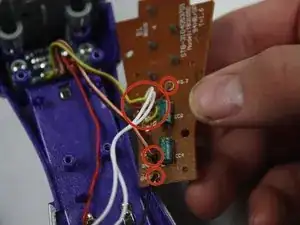

Отсоедините все провода от печатной платы.
Удалите поврежденную печатную плату из микрофона.
Установите новую печатную плату в микрофон концерта Джастина Бибера.
Подключите все провода к новой печатной плате, используя это руководство по пайке.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
