Ремонт обрывов/слабых соединений проводов в микрофоне Rode NTG2
Для всех, у кого в микрофоне Røde NTG2 пропадает звук при подключении/отключении, как будто где-то отошёл провод и сигнал пропадает то и дело. В этом руководстве показано, как разобрать устройство, проверить провода на обрыв и плохие соединения, а также как выполнить ремонт и сборку, чтобы предотвратить повторное отсоединение.
Шаг 1

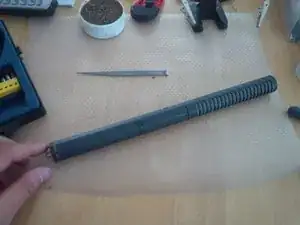

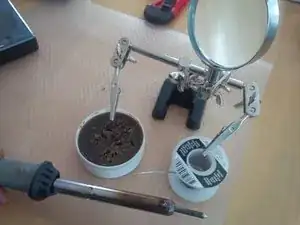

Подготовьте рабочее место. Положите резиновый коврик, разложите все инструменты, включите паяльник.
Шаг 2

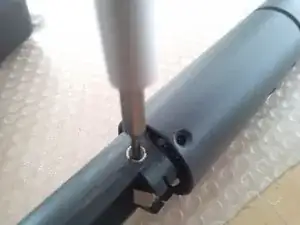

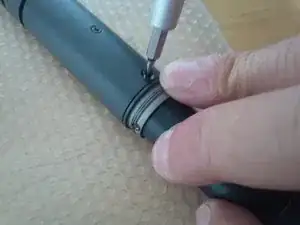

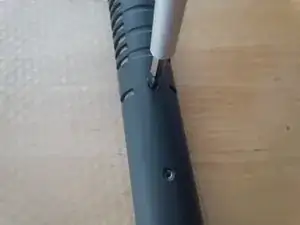

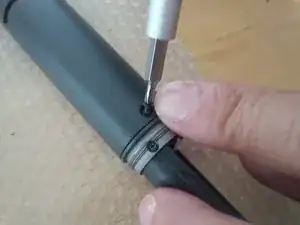

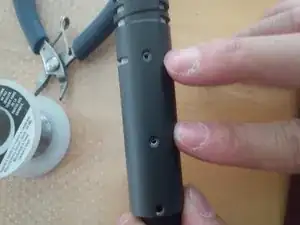

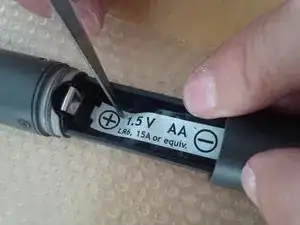

Используя крестовую отвёртку №00, выкрутите все видимые винты и сложите их отдельно в разные стопки или ёмкости.
Шаг 3

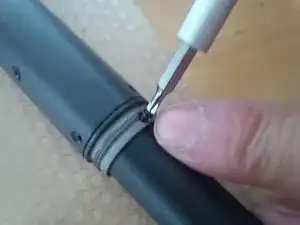

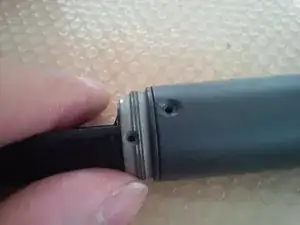

Найдите фланец/кольцо, которое удерживает верхнюю трубку капсулы на месте. Аккуратно ослабьте и потяните его вниз, чтобы освободить трубку.
Шаг 4
Извлеките капсулу из передней трубки. Действуйте аккуратно. Капсула удерживается резиновой прокладкой. Осторожно извлеките прокладку, и капсула легко выскользнет.
Шаг 5
Теперь нужно найти повреждённый или ослабший провод. Если проблема в капсуле, её легко перепаять.

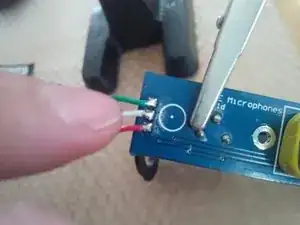

Найдите оборванный или ослабший провод, зачистите пару миллиметров изоляции и подготовьте к пайке. Используйте держатели с зажимами, чтобы зафиксировать оба конца перед точечной пайкой.
Шаг 6

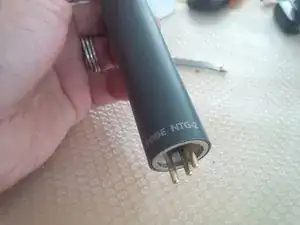

Если на верхнем конце капсулы нет ослабших проводов, нужно осмотреть нижний разъём.
Этот этап немного сложнее, поскольку потребуется сдвинуть круглый фланец с верхней части трубки, чтобы выдвинуть нижнюю трубку и получить доступ к разъёмам.

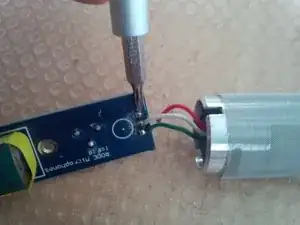

Найдите одиночный серебристый винт, который крепит плату, и выкрутите его.

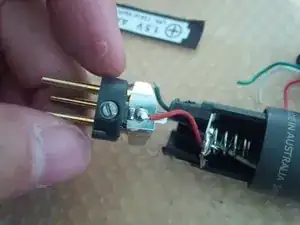

Для этого нужно отсоединить капсулу от платы, а также нижние кабели, идущие к контактам батарейного отсека.
Перед отключением сделайте фотографии проводов с обеих сторон платы, чтобы потом правильно восстановить соединения!
Шаг 7

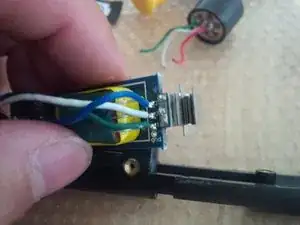

После отключения проводов от капсулы и разъёмов аккуратно приподнимите плату из корпуса.

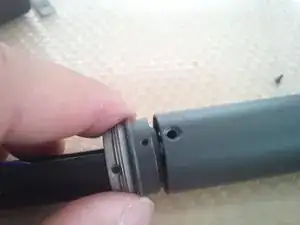

Медленно сдвиньте фланец с конца корпуса, к которому крепится капсула.

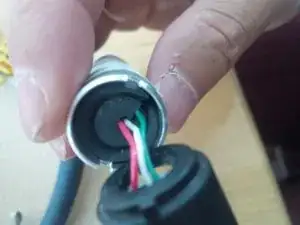

Сдвиньте нижнюю трубку в том же направлении, пока не станут доступны нижние разъёмы. Проверьте провода на обрывы и плохие соединения.
Шаг 8
Припаяйте разъёмы заново, если это требуется.
Шаг 9
Выполните действия в обратной последовательности, вернув на место нижнюю трубку и фланец ПЕРЕД тем, как припаять провода разъёмов обратно к плате.
Шаг 10
Припаяйте все провода обратно к плате, после того как нижняя трубка и фланец возвращены на место.
Аккуратно вставьте плату обратно в корпус и установите серебристый винт.
Шаг 11
Теперь выполните шаги с 5 по 1 в обратной последовательности, чтобы собрать устройство. Не забудьте вкрутить все винты!
Проверьте микрофон!
Завершение
Чтобы собрать устройство, выполните указания в обратном порядке.
