Замена разъёма 3.5 мм наушников SteelSeries Arctis Pro Plus GameDAC
Если разъём наушников повреждён или гарнитура больше не воспроизводит звук, возможно, вам потребуется заменить аудиоразъём 3.5 мм. Следуйте этому руководству, чтобы безопасно получить доступ и удалить аудиоджек.
Шаг 1

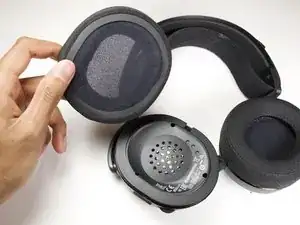

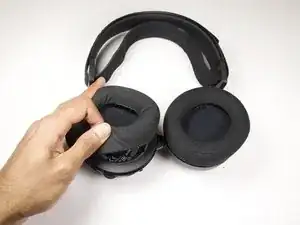

Поднимите край подушки и немного потяните её на себя.
Обойдите вокруг подушки, пока она не снимется.
Повторите для другой подушки.
Шаг 2

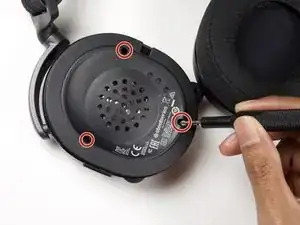

Удалите три винта 5 мм с помощью отвертки с крестовым шлицем #0 на наушниках с микрофоном.
Шаг 3

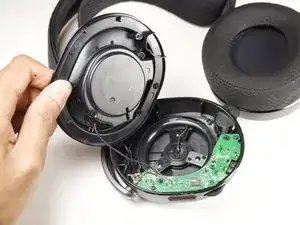

Поднимите динамик с гарнитуры, чтобы получить доступ к печатной плате.
Будьте осторожны, не поднимайте динамик слишком быстро или слишком сильно, чтобы не выдернуть провода из соединений.
Шаг 4

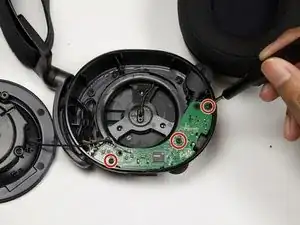

Удалите три винта 5 мм с помощью отвертки с крестовым шлицем #0.
Шаг 5

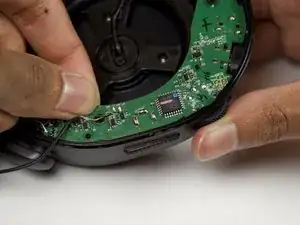

Поднимите печатную плату из пластикового корпуса.
Нажмите на колесо громкости, одновременно тянув за печатную плату, чтобы помочь ей выйти из корпуса.
Шаг 6

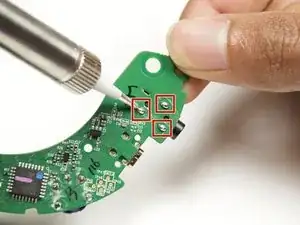

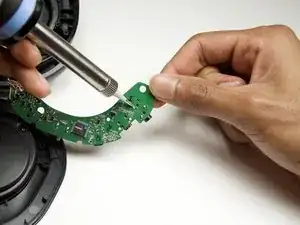

Отпаивайте три соединительных провода аудиоджеков от печатной платы.
Для помощи с отпаиванием соединений следуйте этому полезному руководству о Как паять и отпаивать соединения.
Будьте осторожны при пайке. Нагретый наконечник может повредить плату или обжечь вас.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
