Замена кнопки отключения микрофона на гарнитуре SteelSeries Arctis Pro Plus GameDAC
Если кнопка отключения микрофона не нажимается или не отключает микрофон, физическую кнопку может потребоваться заменить. Следуйте этому руководству, чтобы безопасно заменить кнопку.
Шаг 1

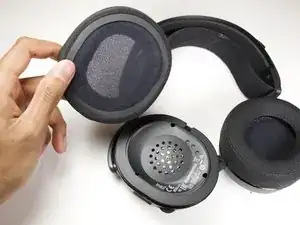

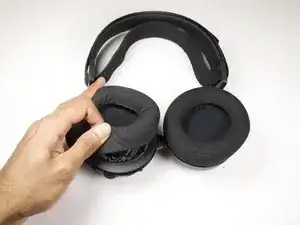

Подденьте край амбушюры и слегка потяните.
Продолжайте по кругу амбушюры, пока она полностью не снимется.
Повторите для другой амбушюры.
Шаг 2

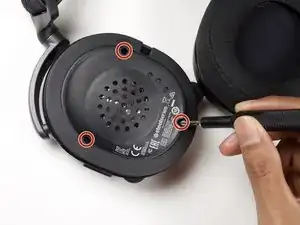

Удалите три винта 5 мм крестовой отверткой Phillips #0 на наушнике с микрофоном.
Шаг 3

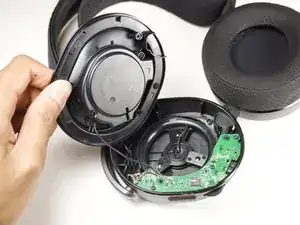

Поднимите динамик с гарнитуры, чтобы обнажить печатную плату.
Будьте осторожны, не поднимайте динамик слишком быстро или резко, чтобы провода не вырвались из разъемов.
Шаг 4

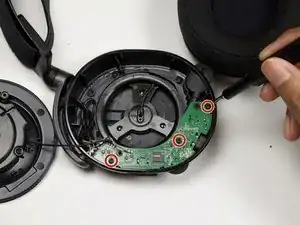

Удалите три винта 5 мм с помощью крестовой отвертки Phillips #0.
Шаг 5

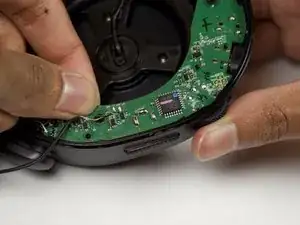

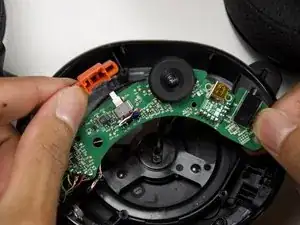

Выньте печатную плату из пластикового корпуса.
Нажмите на колесо регулировки громкости, одновременно вытягивая плату, чтобы облегчить извлечение платы из корпуса.
Шаг 6

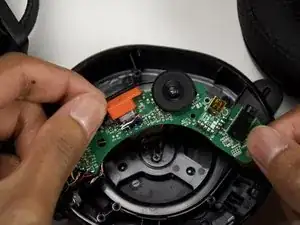

Переверните печатную плату и снимите колпачок клавиши, потянув за него.
Шаг 7

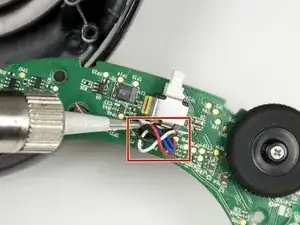

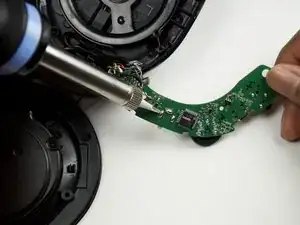

Распаяйте провода, соединяющие кнопку с печатной платой.
Для помощи при распайке следуйте этому полезному руководству: Как паять и распаивать соединения.
Будьте осторожны при пайке. Нагретый жало паяльника может повредить плату или обжечь вас.
Шаг 8

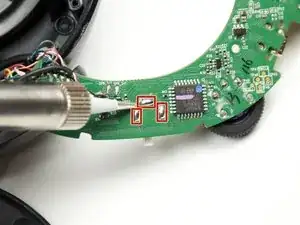

Распаяйте три контакта, чтобы снять кнопку с печатной платы.
Для помощи при распайке следуйте этому полезному руководству: Как паять и распаивать соединения.
Будьте осторожны при пайке. Нагретый жало паяльника может повредить плату или обжечь вас.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
