Замена кабеля микрофона SteelSeries Arctis Pro Plus GameDAC
При доступе к микрофону будьте осторожны, чтобы не порвать проводные соединения и не сломать пластиковый корпус. Тщательно следуйте этому руководству, чтобы избежать возникновения этих проблем.
Шаг 1
Поднимите край амбушюра и слегка потяните наружу.
Обходите амбушюр по периметру, пока он полностью не снимется.
Повторите для второго амбушюра.
Шаг 2
Выверните три винта 5 мм крестовой отверткой Phillips #0 на наушнике с микрофоном.
Шаг 3
Поднимите динамик с гарнитуры, чтобы открыть плату.
Не поднимайте динамик слишком быстро или с усилием, чтобы провода не вытащились из соединений.
Шаг 4
Выверните три винта 5 мм крестовой отверткой Phillips #0.
Шаг 5
Выньте плату из пластикового корпуса.
Нажмите на колесо регулировки громкости, одновременно вытягивая плату, чтобы облегчить её извлечение из корпуса.
Шаг 6
С помощью пинцета потяните провода, подключенные к плате, вверх, чтобы извлечь плату изнутри гарнитуры.
Шаг 7

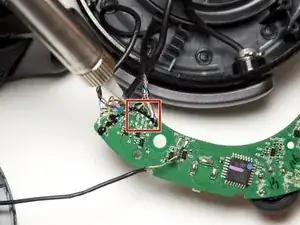

Отпаять шесть проводных соединений на плате.
Для помощи при пайке и выпаивании соединений следуйте этому полезному руководству: How To Solder and Desolder Connections.
При пайке соблюдайте осторожность. Нагретый жало паяльника может повредить плату или обжечь вас.
Шаг 8

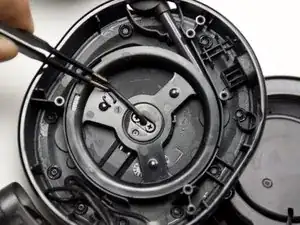

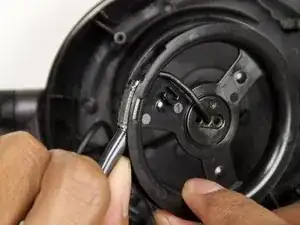

С помощью пинцета поднимите провод на вращающемся колесе, чтобы отвести его от винтов.
Выверните два винта 5 мм крестовой отверткой Phillips #0.
Шаг 9

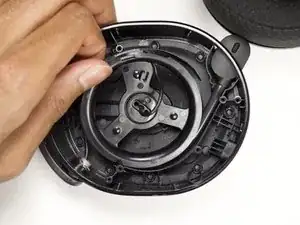

Выньте вращающееся колесо из корпуса наушников.

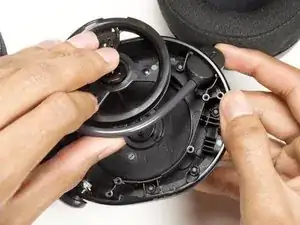

Извлеките микрофон из корпуса вместе с вращающимся колесом.
После удаления вращающегося колеса поднимите колесо и другой рукой протяните микрофон через корпус.
Шаг 10

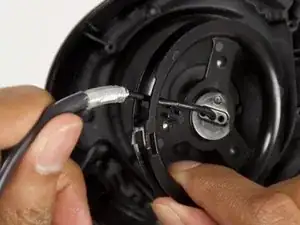

Вытяните провод микрофона из колеса.
Сильное вытаскивание микрофона из колеса может сломать пластиковое колесо.
Разделите провод и колесо, чтобы полностью снять компонент.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
