Замена дополнительной кнопки управления на SteelSeries Arctis Pro Plus GameDAC
Если требуется заменить дополнительную кнопку управления на GameDAC, следует соблюдать осторожность при открытии устройства, так как имеются проводные соединения. Следуйте данному руководству, чтобы безопасно снять и заменить кнопку на печатной плате.
Шаг 1

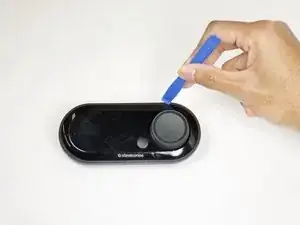

Снимите пластиковую крышку с помощью инструмента iFixit, поддевая её края.
Вставьте распорки, чтобы удерживать крышку в открытом состоянии, пока будете обходить GameDAC по периметру.

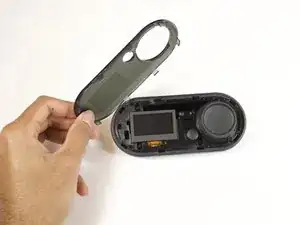

Снимите крышку.
Шаг 2

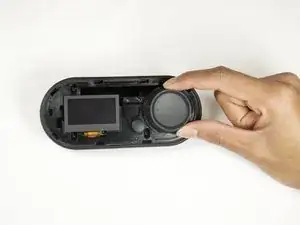

Снимите регулятор управления, потянув за ручку.
Шаг 3
Отвинтите пять винтов длиной 6 мм с помощью отвёртки Phillips #0.
Один винт скрыт в верхней правой части дисплея.
Шаг 4

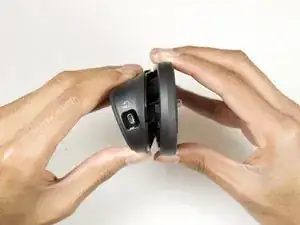

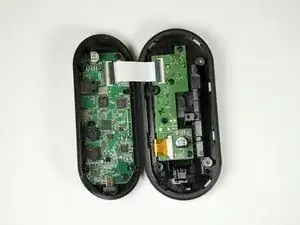

Удерживайте боковые части GameDAC и раздвиньте их.
Не раздвигайте части резко и с усилием, чтобы не повредить проводное соединение между платами.
Шаг 5

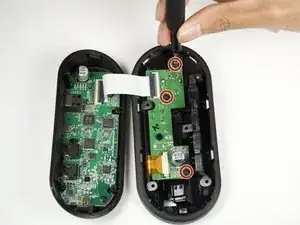

Отвинтите три винта длиной 4 мм от печатной платы с помощью отвёртки Phillips #0.
Шаг 6

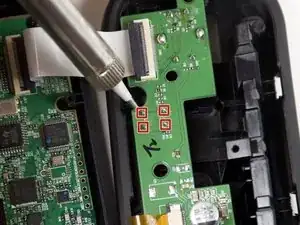

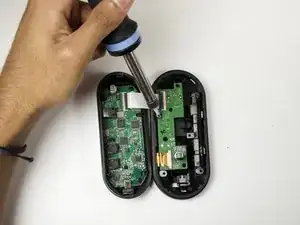

Распаяйте четыре вывода кнопки на плате, чтобы снять её.
За помощью в распайке соединений воспользуйтесь полезным руководством Как паять и распаивать соединения.
Будьте осторожны при пайке. Нагретый жало паяльника может повредить плату или вызвать ожог.
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
