Замена потенциометра колесика управления SteelSeries Arctis Pro Plus GameDAC
Колесико управления GameDAC — это компонент, который управляет поворотным регулятором GameDAC. Этот электрический компонент называется потенциометром. При замене потенциометра необходимо проявлять осторожность в отношении проводных соединений на плате. Следуйте этому руководству, чтобы безопасно заменить потенциометр.
Шаг 1

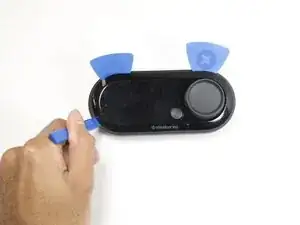

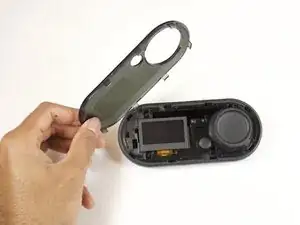

Снимите пластиковую крышку, используя лопаточку iFixit, чтобы поддеть крышку.
Вставьте пики для открывания, чтобы фиксировать крышку открытой, пока вы обходите GameDAC по периметру.
Снимите крышку.
Шаг 2

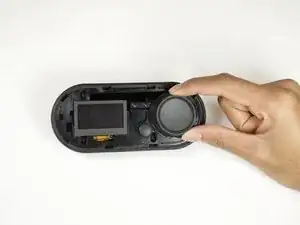

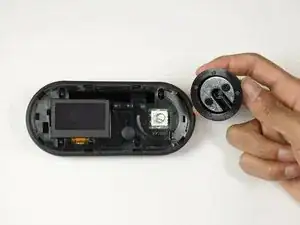

Снимите колесико управления с GameDAC, потянув за ручку.
Шаг 3

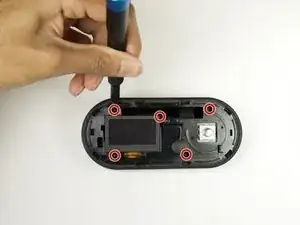

Удалите пять винтов длиной 6 мм, используя отвертку Phillips #0.

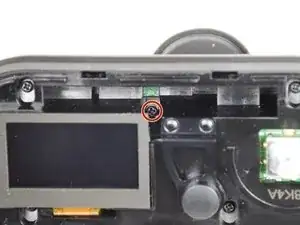

Один винт скрыт в верхней правой части дисплея.
Шаг 4

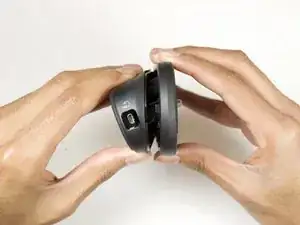

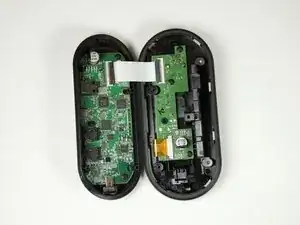

Удерживая боковые стороны GameDAC, разъедините корпус.
Не раздвигайте обе половины быстро или с силой, чтобы не порвать проводное соединение между платами.
Шаг 5

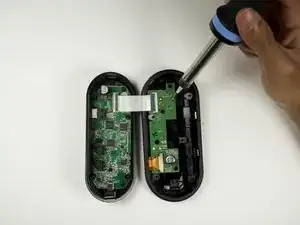

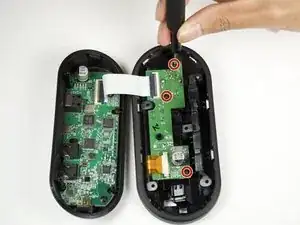

Удалите три винта длиной 4 мм с платы, используя отвертку Phillips #0.
Шаг 6
Распаяйте семь выводов потенциометра на плате, чтобы снять кнопку.
Для помощи по распайке соединений воспользуйтесь этим полезным руководством: Как паять и распаивать соединения.
Будьте осторожны при пайке. Нагретый наконечник может повредить плату или обжечь вас.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
