Ремонт оторвавшегося шнура регулятора ChatMix для Steelseries Arctis 3/5

Для начала отключите все устройства, к которым подключён ChatMix — наушники и ПК. Переверните ChatMix задней частью к себе и снимите приклеенную резиновую овальную ножку (верхняя правая часть на изображении).

После снятия овальной ножки вы увидите четыре маленьких шестигранных винта. Выкрутите их отвёрткой. Будьте осторожны — их легко сорвать.

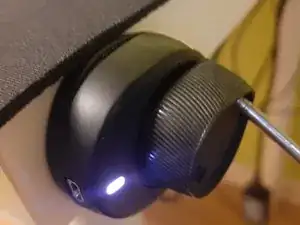

Снимите резиновую ребристую накладку рукоятки. Проще всего вставить что‑то остроконечное, например отвёртку, в верхнюю часть и отжать резиновую часть с рукоятки.

После снятия резины останется пластиковая часть рукоятки. Вы обнаружите отверстие с чёрным шестигранным винтом внутри. Выкрутите его — плата должна отойти.

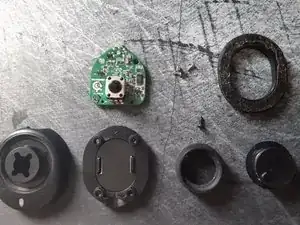

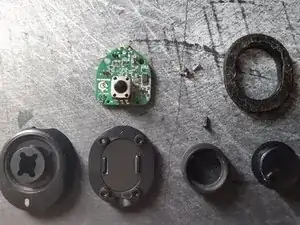

После разборки у вас должны быть: 4 базовых винта, 1 винт рукоятки, верхняя и нижняя крышки корпуса, рукоятка и резиновая накладка, а также овальная ножка.

Переверните плату так, чтобы энкодер рукоятки был направлен в противоположную сторону. Плата не будет лежать ровно. Возможно, вы увидите чёрное покрытие над паяными соединениями у основания, на противоположном конце платы от места, где подключаются наушники.

Механически удалите чёрную липкую массу над паяными соединениями. Не уверен, помогает ли нагрев — я аккуратно соскребал её карманным ножом и пальцами, но подойдёт и отвёртка. Аккуратно соскребайте, чтобы не повредить другие элементы на плате.

Теперь, когда паяные соединения сзади обнажены, можно приступать к пайке. Включите паяльник и дождитесь нагрева.

Для припоя кабеля обратно в ChatMix рекомендую использовать уже существующие паяные площадки.

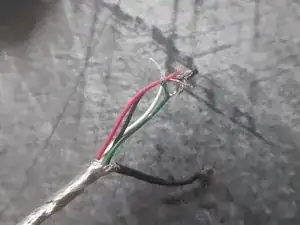

Внутри USB‑кабеля, который подключается к ChatMix, находятся 5 внутренних проводов. Это стандартная 4‑контактная распиновка USB: зелёный (D+), белый (D-), красный (+5V), чёрный (земля) и дополнительный более толстый чёрный провод, оплётка, окружающая остальные четыре.

Смотрите на фотографии платы. На левой стороне вы найдёте 3 паяных контакта. Слева направо: оболочка — припаяйте дополнительный толстый чёрный провод, D- — для тонкого белого провода, D+ — для тонкого зелёного провода.

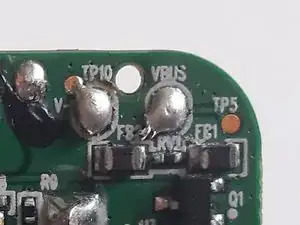

На правой стороне платы, смотря справа налево, находятся 2 паяных контакта: VBUS — для красного (+5V) провода и V- — для земли.

Припаяйте провода к соответствующим контактам. Старайтесь направлять USB‑кабель наружу от платы, чтобы затем было легче собрать ChatMix обратно.

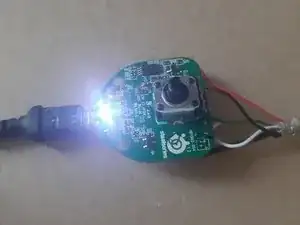

После завершения пайки подключите ChatMix к компьютеру и наушникам Arctis. Проверьте работоспособность звука и микрофона.

После проверки корректной работы соберите устройство, выполнив шаги разборки в обратном порядке.

Не забудьте изолировать оголённые провода лентой или термоусадочной трубкой.

Готово!
