Замена разъема USB плеера mp3 Sandisk Sansa m230 Series

Снимите крышку отсека для батареи.

Извлеките батарею из внутреннего отсека.

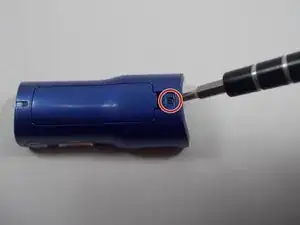

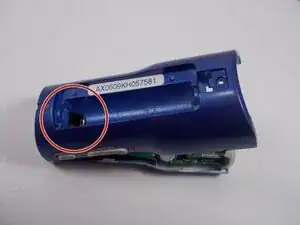

Найдите и открутите винт рядом с отсеком для батареи.

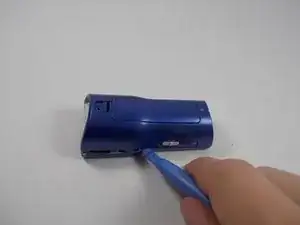

Найдите взаимозапирающиеся штифты вдоль шва корпуса устройства.

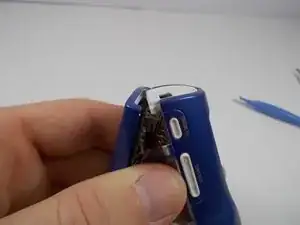

Осторожно расстыкуйте штифты один за другим, обходя корпус.

Будьте осторожны при расстыковке штифтов: они сделаны из пластика и могут сломаться.

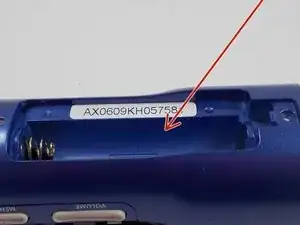

Нажмите на пружины контактов батареи вниз через отверстие, так как пружины могут предотвратить разъединение корпуса.

Необходимо снять защитный корпус разъемов USB и наушников.

Найдите и осторожно расстыкуйте два взаимозапирающегося зажима, удерживающих его на месте.

Теперь внешние корпуса могут быть сняты, и MP3-плеер должен разделиться.

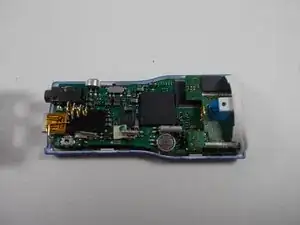

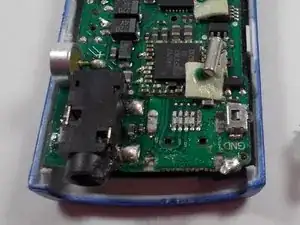

Теперь вы можете увидеть и получить доступ ко всем компонентам, находящимся внутри устройства!

Найдите разъем USB на материнской плате.

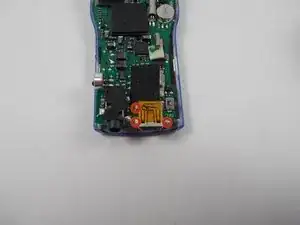

Найдите припаянные соединения между разъемом USB и материнской платой.

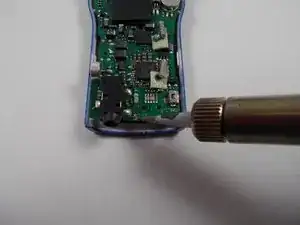

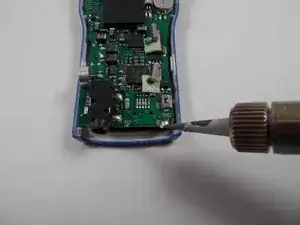

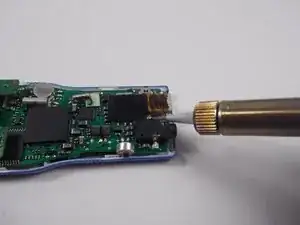

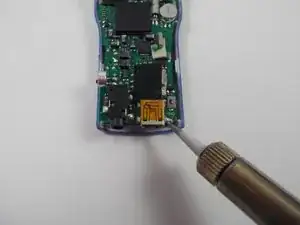

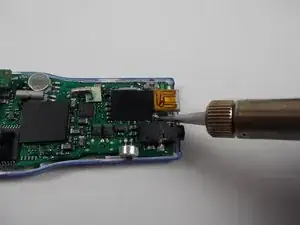

Используйте паяльник, чтобы расплавить припой, соединяющий разъем USB с материнской платой.

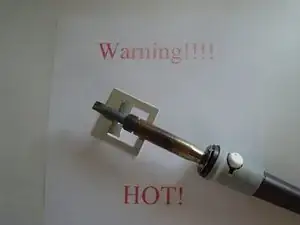

Припой и паяльник будут очень горячими в данный момент. Не трогайте, если не носите защитные перчатки, так как это может вызвать ожоги.

Обязательно поднимайте горячий конец паяльника на металлическую подставку, чтобы предотвратить случайные ожоги.

Удалите неисправный разъем USB с материнской платы.

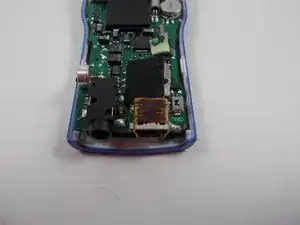

Замените неисправный разъем USB на новый.

Может быть немного припоя на металлических контактах разъема USB. Если это происходит, просто расплавьте припой, чтобы создать место для контактов.

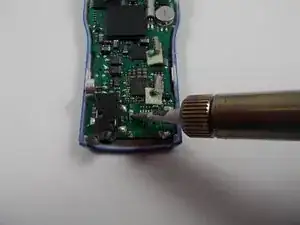

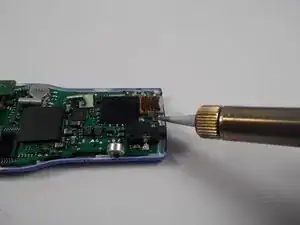

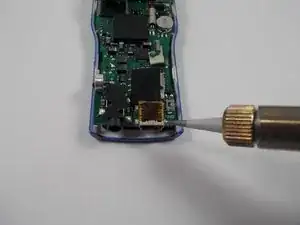

С новым разъемом USB на месте используйте паяльник и припой для создания устойчивого соединения между материнской платой и разъемом USB.

Не забудьте дать новому припою остыть и затвердеть.
