Замена микрофона в MP3-плеере Sandisk Sansa m230 Series

Снимите крышку отсека батареи.

Извлеките батарею из внутреннего отсека.

Найдите и выкрутите винт возле отсека батареи.

Найдите защёлки вдоль шва корпусов устройства.

Осторожно подденьте защёлки по одной, продвигаясь вокруг корпуса.

Будьте осторожны при разъединении защёлок: они выполнены из пластика и могут сломаться.

Протолкните контактные пружины батареи вниз через отверстие, поскольку пружины могут мешать разъединению корпуса.

Необходимо снять защитный корпус, закрывающий разъёмы USB и наушников.

Найдите и аккуратно подденьте две защёлки, фиксирующие его на месте.

Внешние корпуса теперь можно снять, и MP3-плеер должен разъединиться.

Теперь видны и доступны все компоненты, находящиеся внутри устройства!

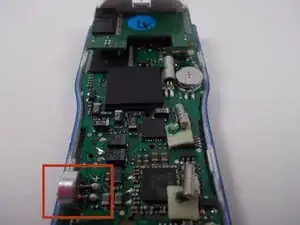

Найдите микрофон на плате.

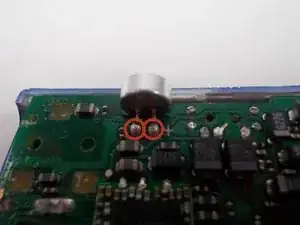

Определите место подключения микрофона к плате при помощи пайки.

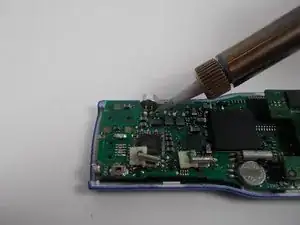

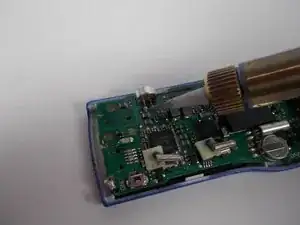

Используйте паяльник, чтобы расплавить припой, соединяющий микрофон с платой.

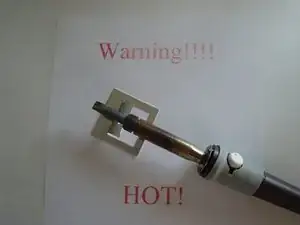

Припой и паяльник в этот момент будут очень горячими. Не прикасайтесь без защитных перчаток — можно получить ожог.

Когда паяльник не используется, всегда ставьте горячую часть на металлическую подставку, чтобы предотвратить случайные ожоги.

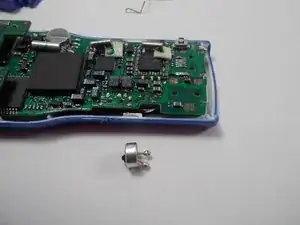

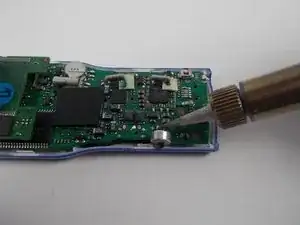

Удалите неисправный микрофон, нагревая и расплавляя точки пайки.

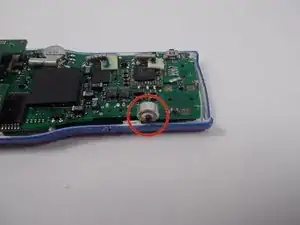

Замените неисправный микрофон на новый, исправный.

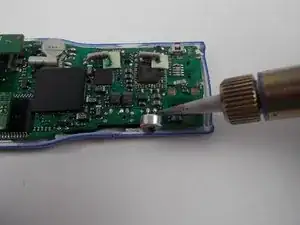

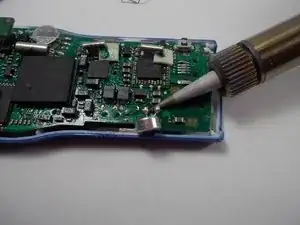

Установив новый микрофон, используйте паяльник и припой, чтобы создать прочное соединение между платой и микрофоном.

Дайте новому припою остыть и затвердеть.
