Замена разъёма наушников в MP3-плеере Sandisk Sansa серии m230

Снимите крышку отсека батареи.

Достаньте батарею из внутреннего отсека.

Найдите и отвинтите винт рядом с отсеком для батареи.

Найдите защёлки по шву корпусов устройства.

Осторожно подденьте защёлки по одной, продвигаясь вокруг корпуса.

Будьте осторожны при поддевании защёлок: они пластиковые и могут сломаться.

Протолкните пружинящие контакты батареи вниз через отверстие, так как пружины могут мешать разъединению корпуса.

Необходимо снять кожух, защищающий разъёмы USB и наушников.

Найдите и аккуратно разомкните два сцепляющихся зажима, удерживающих его на месте.

Внешние части корпуса теперь можно снять, и MP3‑плеер должен разъединиться.

Теперь вы видите и имеете доступ ко всем компонентам внутри устройства!

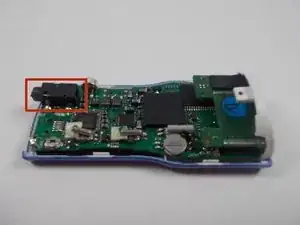

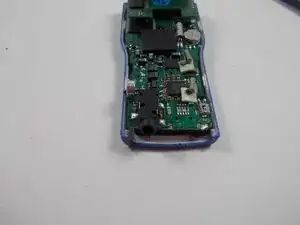

Найдите разъём для наушников на материнской плате.

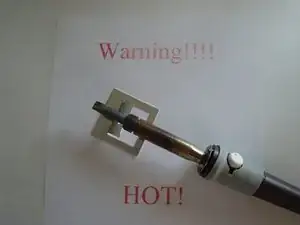

Когда паяльник не используется, ставьте его горячий конец на металлическую подставку, чтобы избежать ожогов.

Припой и паяльник очень горячие! Не касайтесь, если у вас нет подходящих защитных перчаток.

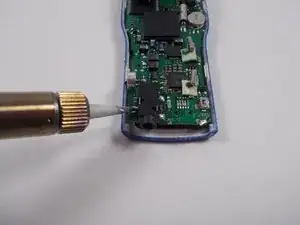

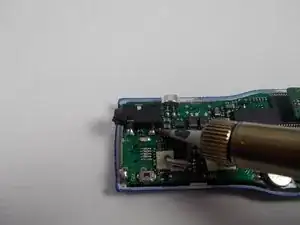

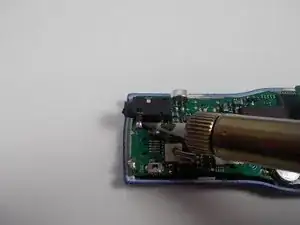

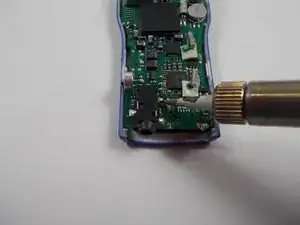

Используйте паяльник, чтобы расплавить существующий припой на трёх контактных соединениях разъёма наушников.

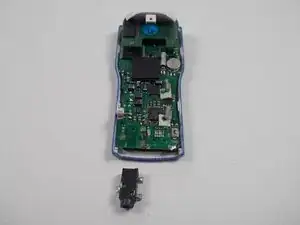

Удалите неисправный разъём для наушников с материнской платы.

Выравните новый разъём для наушников на материнской плате для последующей пайки.

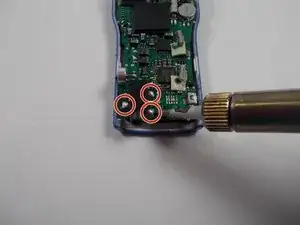

Используйте паяльник и припой, чтобы создать три надёжных соединения между материнской платой и разъёмом для наушников.

Дайте новому припою остыть и затвердеть перед сборкой MP3‑плеера.
