Ремонт свободного разъема для наушников
Этот гид объясняет процедуру, необходимую для ремонта свободного разъема для наушников. Если вы испытываете прерывание звука в одном наушнике или звук идет только из одного наушника, этот гид может стать решением вашей проблемы.
Шаг 1
Перед началом удалите возможную вставленную флеш-карту!

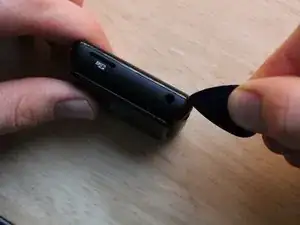

Осторожно вставьте пластиковую карточку (или аналогичный пластиковый инструмент) в верхний правый угол Clip+ между двумя половинками корпуса.
Будьте осторожны, так как пластик склонен к царапинам. Применяйте небольшую силу.

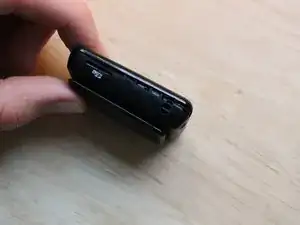

С вставленной пластиковкой обойдите края корпуса.

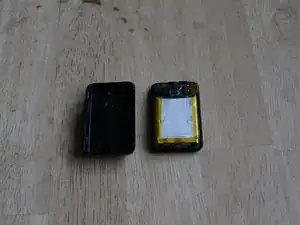

Пластиковые носики легко снимутся.
Шаг 2

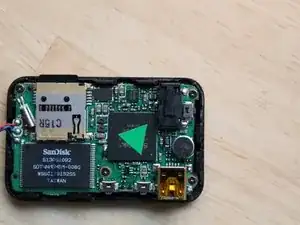

Осторожно поднимите аккумулятор, который приклеен к микросхеме памяти.
Аккумулятор подключен к основной плате. Будьте осторожны, чтобы не порвать провода.

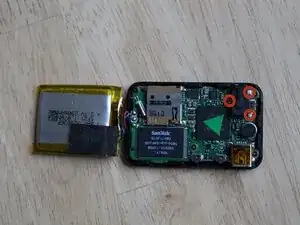

Определите три точки пайки вокруг разъема для наушников, показанные на втором изображении. Скорее всего, одна из них ослабла.
Шаг 3

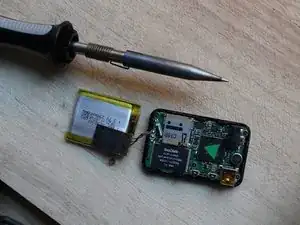

Возьмите тонкий паяльник и нагрейте точки пайки одну за другой.
Будьте осторожны, не касайтесь других частей на основной плате паяльником.
После пайки разъем для наушников должен прочно сидеть на основной плате.
Наконец, возьмите свои любимые наушники и проверьте результат.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке - конечно, без распайки.
