Замена пружинных контактов батареи плеера Sandisk Sansa m230 Series

Снимите крышку отсека для батареи.

Выньте батарею из внутреннего отсека.

Найдите и извлеките винт возле отсека для батареи.

Найдите взаимозапирающиеся выступы вдоль стыка корпусов устройства.

Аккуратно разъединяйте выступы по одному, продвигаясь вокруг корпуса.

Осторожно при разъединении выступов: они пластиковые и могут сломаться.

Протолкните пружинные контакты батареи вниз через отверстие, так как пружины могут мешать разделению корпуса.

Следует снять корпус, защищающий разъемы USB и наушников.

Найдите и аккуратно разомкните два взаимозапирающихся зажима, фиксирующих его.

Внешние корпуса теперь можно снять, и плеер должен разделиться.

Теперь Вы можете увидеть и получить доступ ко всем компонентам внутри устройства!

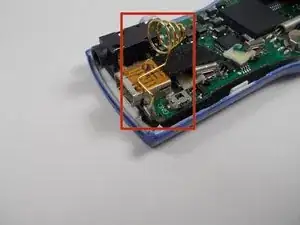

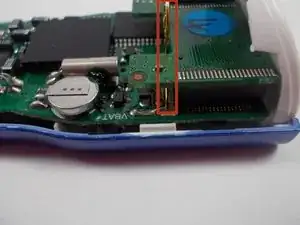

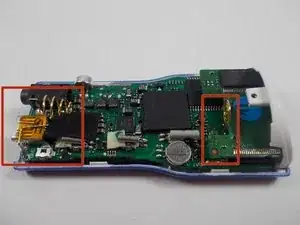

Найдите оба пружинных контакта батареи, при необходимости на материнской плате.

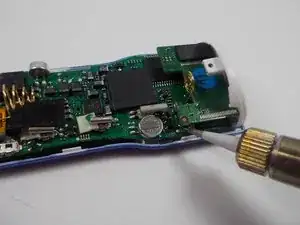

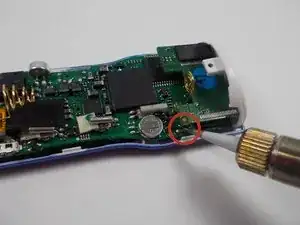

Поднесите разогретый паяльник к точкам, где контакты припаяны к материнской плате.

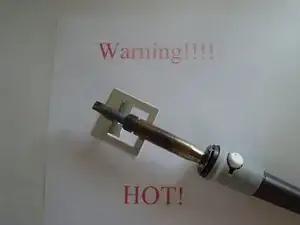

Паяльники при нагреве очень горячие и могут обжечь пользователя.

Всегда ставьте горячий конец паяльника на металлическую подставку, чтобы избежать случайных ожогов.

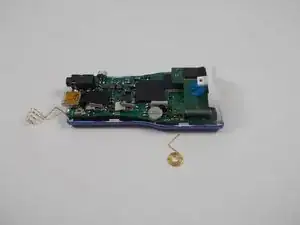

После расплавления припоя удалите пружинные контакты батареи с материнской платы.

Замените пружинные контакты на новые.

Возможно, припой будет мешать металлическим контактам пружин. В этом случае просто расплавьте припой, чтобы освободить место для контактов.

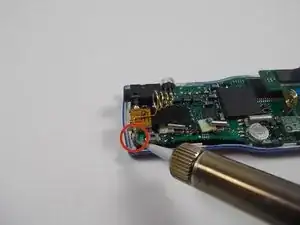

Установив новые пружинные контакты, используйте паяльник, чтобы нанести новый припой на точки соединения.

Дайте новому припо́ю остыть и затвердеть.
