Замена разъёма для наушников SanDisk Sansa C250

Чтобы снять заднюю крышку, сдвиньте её большим пальцем в сторону верхней части устройства.

Подденьте пластиковым лопаточным инструментом край аккумулятора.

С помощью пластикового лопаточного инструмента аккуратно поднимите аккумулятор. Аккумулятор должен подняться и выйти наружу.

Отверткой Phillips удалите два чёрных винта диаметром 0.265" у основания устройства.

Ближе к середине устройства найдите два пластиковых рычага корпуса крышки.

С помощью пластикового лопаточного инструмента подоприте два рычага корпуса, чтобы освободить их от боковин.

Чтобы снять заднюю крышку корпуса, сдвиньте её большим пальцем в сторону верхней части устройства, чтобы освободить её.

Отверткой Phillips удалите один серебристый винт диаметром 0.327" на задней панели устройства. Винт должен быть доступен после снятия задней крышки корпуса.

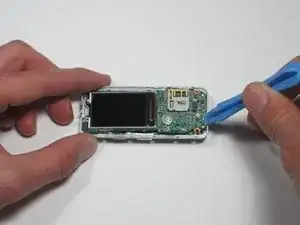

Переверните устройство и аккуратно проведите пластиковым лопаточным инструментом по основанию передней крышки корпуса, пока она не ослабнет.

ВНИМАНИЕ: Не снимайте полностью переднюю крышку корпуса до выполнения следующего шага, иначе вы можете повредить гибкий шлейф, прикреплённый к крышке. Для безопасности поднимайте крышку только настолько, чтобы вставить пластиковый лопаточный инструмент в зазор.

Начиная со стороны, наиболее удалённой от кнопок, аккуратно приподнимите переднюю крышку корпуса пальцами.

Чтобы отсоединить гибкий шлейф, используйте пластиковый лопаточный инструмент и осторожно подденьте место его крепления к плате.

Теперь вы можете безопасно снять переднюю крышку корпуса с устройства.

ВНИМАНИЕ: Не проводите лопаткой по верхней части материнской платы, иначе вы можете повредить электрические цепи.

С помощью лопатки аккуратно подденьте материнскую плату и вытащите её из корпуса.

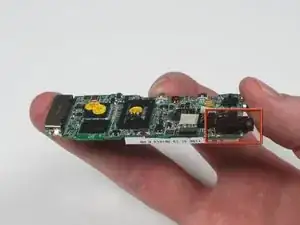

Переверните устройство. В одном из углов находится крупный чёрный компонент, выступающий за боковую грань устройства. Это разъём для наушников.

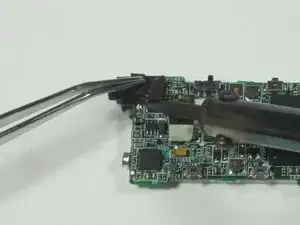

Паяльником отсоедините четыре контакта, которыми разъём для наушников припаян к материнской плате.

Поверните устройство

Пропаяйте новый разъём для наушников на материнскую плату, следя за тем, чтобы он был полностью закреплён и правильно расположен.

Размеры разъёма для наушников: 0.230" на 0.541", диаметр 1/8"

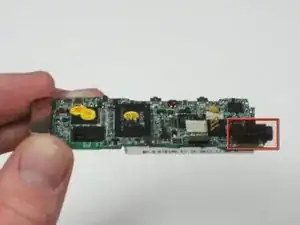

В красной рамке показан вновь установленный разъём для наушников.
