Замена батареи iPod Shuffle 3-го поколения

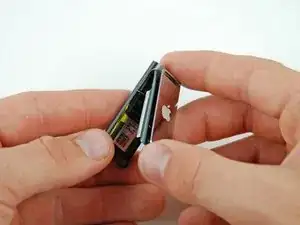

Расширьте небольшой зазор между передней и задней крышками, вставив металлическую лопатку в зазор рядом с верхней частью iPod.

Будьте осторожны при использовании металлической лопатки — вы можете поцарапать наружный корпус.

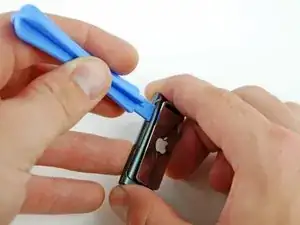

Вставьте инструмент для открытия iPod в недавно расширенный зазор и подденьте заднюю крышку, отводя её от передней крышки.

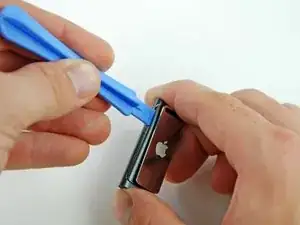

Вставьте инструмент для открытия iPod Shuffle в зазор между передней и задней крышками с той же стороны, в нижнем углу плеера.

Подденьте заднюю крышку от передней крышки.

Поднимите нижнюю часть задней крышки и снимите её с остальной части iPod.

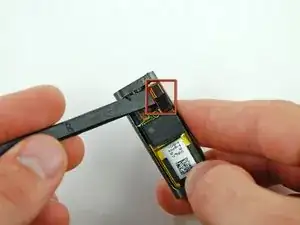

Отсоедините разъём наушников и переключатель Shuffle, поддев его лопаткой и отсоединив от логической платы.

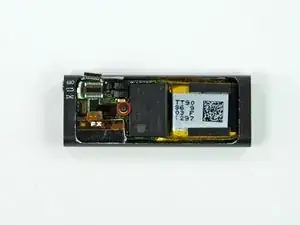

Выверните один винт с крестообразной шлицей (Phillips), крепящий логическую плату к передней крышке.

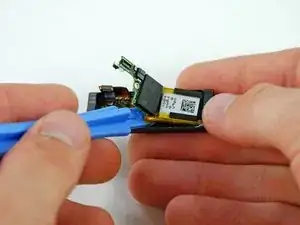

Отделите батарею от передней крышки при помощи инструмента для открытия iPod.

Снимите логическую плату и батарею с iPod.

Батарея на Shuffle подпаяна к плате через контактные площадки с небольшими отверстиями, проходящими через ленту батареи и соединяющимися с плоскими контактами на лицевой стороне логической платы. На следующих шагах вы будете поочередно разогревать каждую контактную площадку и поддевать её лопаткой, чтобы отделить от платы.

НИ В КОЕМ СЛУЧАЕ не замыкайте соединение между контактными площадками на плате. Короткие замыкания могут испортить логическую плату.

Остерегайтесь перегрева платы и кабеля. Прикладывайте жало паяльника к площадке только на время, необходимое для расплавления припоя. Избыточный нагрев может повредить плату или расплавить ленточный кабель.

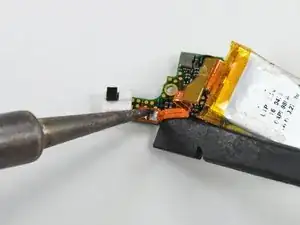

Начните работу с правой стороны ленточного кабеля батареи. Разогрейте правую контактную площадку и аккуратно подденьте ленту снизу, чтобы освободить её от платы.

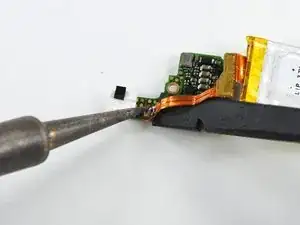

Повторите предыдущий шаг для оставшейся контактной площадки.

После того как оба соединения будут распаяны, поднимите старую батарею с логической платы.

Для советов по припайке новой батареи к логической плате следуйте руководству по восстановлению припаянных соединений.
