Замена проводов видеодомофона Swann

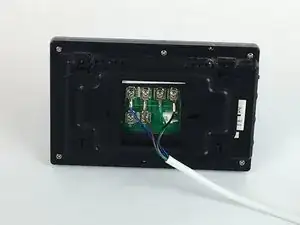

Переверните монитор видеодомофона Swann так, чтобы его нижняя сторона была обращена вверх.

Ухватитесь за боковые стороны черной прямоугольной рамки, где она выступает, и потяните вниз.

После того как вы потянете вниз, потяните рамку на себя, чтобы снять её с монитора.

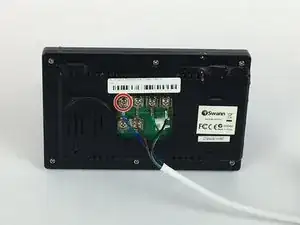

Используя отвертку JIS #0, открутите винт 2 мм в клемме 1 с синем проводом под ней.

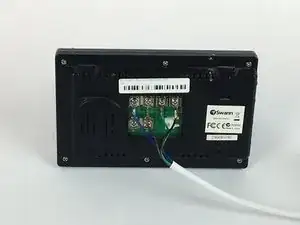

Выньте синий провод из-под металлической пластины.

Будьте осторожны при снятии винта с клеммы 1, металлическая пластина за винтом не прикреплена и может упасть.

Переверните уличную камеру так, чтобы её нижняя сторона была обращена вверх.

Снимите заднюю крышку, ухватившись за боковые стороны камеры и потянув на себя.

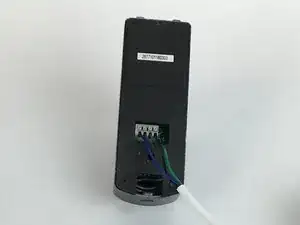

С демонтажом задней крышки уличной камеры нажмите на первую серую квадратную кнопку с синим проводом.

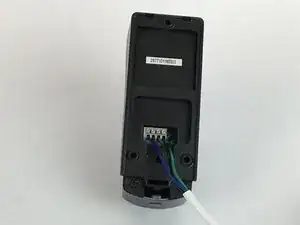

Удерживая серую квадратную кнопку, выньте синий провод из первого отверстия под кнопкой.

Убедитесь, что вы удаляете провод того же цвета для уличной камеры, который использовался для внутреннего видеодомофона.

В этом руководстве мы используем синий провод в клемме 1 для аудио. В качестве рекомендации; * Используйте синий провод в клемме 1 для аудиопровода. * Используйте коричневый провод в клемме 2 для заземления. * Используйте зеленый провод в клемме 3 для видеосигнала. * Используйте черный провод в клемме 4 для питания.
