Замена дверного звонка видеодомофона Swann Doorphone

Переверните наружную камеру так, чтобы нижняя сторона была обращена вверх.

Снимите заднюю крышку, схватив боковые стороны камеры и потянув её в направлении к себе.

Сняв заднюю крышку наружной камеры, нажмите на первую серую кнопку, под которой находится синий провод, как показано на фото.

Держа серую квадратную кнопку нажатой, извлеките синий провод из первого отверстия под кнопкой.

Убедитесь, что вы извлекаете провод такого же цвета для наружной камеры, какой использовался для внутреннего видеодомофона.

Извлеките остальные провода, используя те же действия, что и для синего провода.

Отверткой JIS #0 отвинтите 2 мм винты с задней панели.

Снимите заднюю панель, оттянув её от корпуса устройства.

Отверткой JIS #0 отвинтите 1 мм винты, расположенные за камерой.

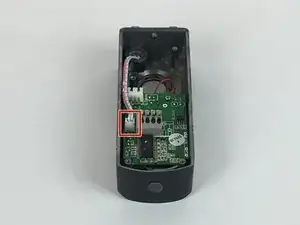

Одной из пинцетов из набора точных пинцетов аккуратно обхватите разъём провода, присоединённый к камере.

Медленно потяните в направлении кабелей, пока разъём полностью не отсоединится.

Снимите камеру с устройства.

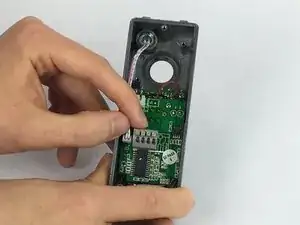

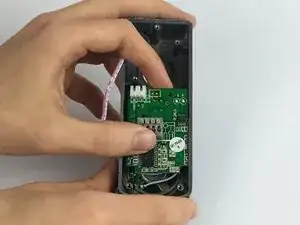

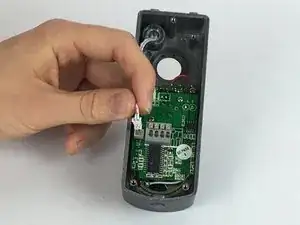

Возьмите разъём проводов, подключённый к основной плате, пальцами.

Медленно потяните в направлении к себе, пока разъём полностью не отсоединится.

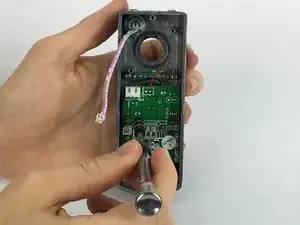

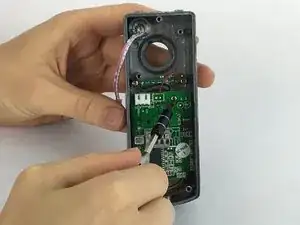

Отверткой JIS #0 отвинтите по диагонали расположенные 2 мм винты с основной платы.

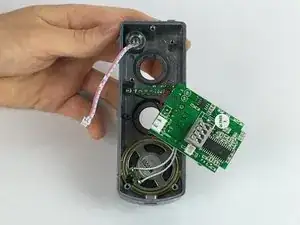

Осторожно оттяните основную плату от внутренней части корпуса и отложите в сторону.

Основная плата останется прикреплённой к устройству оставшимся набором проводов, но их снимать не нужно.

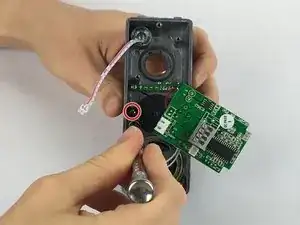

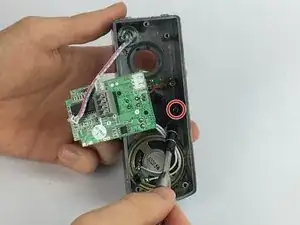

Отверткой JIS #0 отвинтите 1 мм винты с обеих сторон пружинной крышки кнопки дверного звонка.

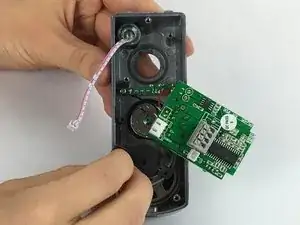

При отворачивании второго винта удерживайте крышку указательным пальцем, чтобы предотвратить выскакивание пластины под действием пружины.

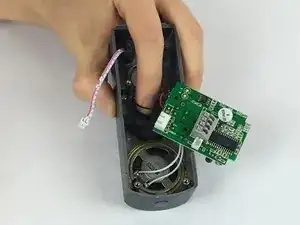

Снимите чёрную круговую крышку дверного звонка.

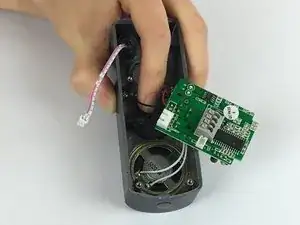

Снимите металлическую круговую кнопку дверного звонка.
