Замена камеры видеогарнитуры Swann Doorphone
В данном руководстве представлены инструкции по замене камеры в вашей видеогарнитуре Swann Doorphone, чтобы изображение отображалось четко на вашем ЖК-мониторе.
Шаг 1

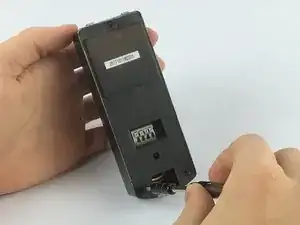

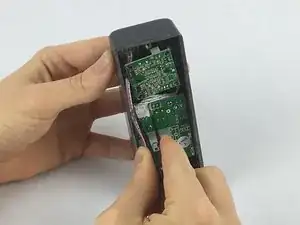

Переверните уличную камеру так, чтобы нижняя сторона была обращена вверх.
Снимите заднюю крышку, схватив стороны камеры и потянув к себе.
Шаг 2

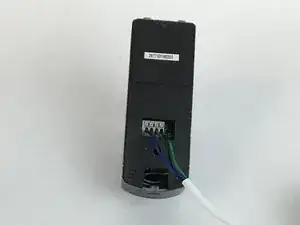

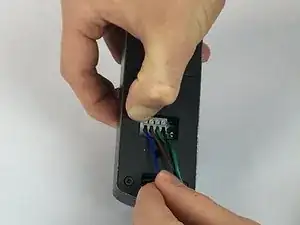

Сняв заднюю крышку уличной камеры, нажмите на первую серую кнопку с синей проводкой под ней, как показано на картинке.

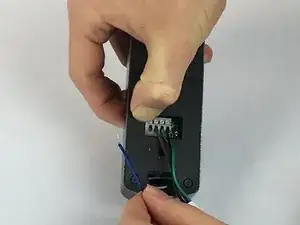

Нажимая на серую квадратную кнопку, извлеките синий провод из первого отверстия под кнопкой.
Убедитесь, что вы снимаете провод того же цвета для уличной камеры, что и для внутренней видеогарнитуры.
Шаг 3

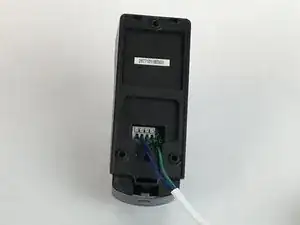

Удалите остальные провода, следуя таким же шагам, что и для синего провода.

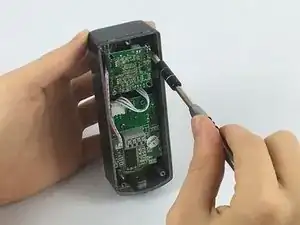

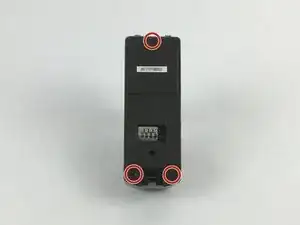

Используя отвертку JIS #0, открутите винты диаметром 2 мм со задней панели.

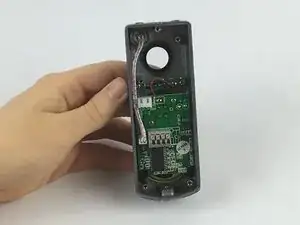

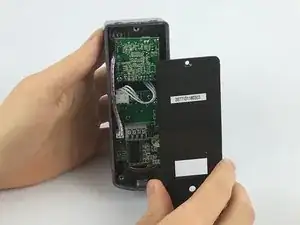

Снимите заднюю панель, потянув ее от устройства.
Шаг 4

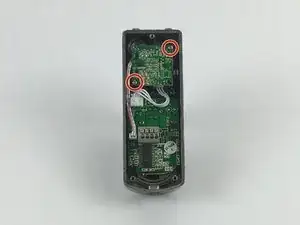

Используя отвертку JIS #0, открутите винты диаметром 1 мм сзади камеры.
Шаг 5

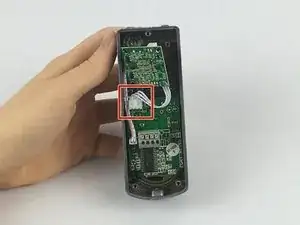

Используя одну из пинцетов из набора прецизионных пинцетов, аккуратно обведите провода вокруг соединителя, прикрепленного к камере.
Медленно потяните в направлении кабелей, пока соединитель не отсоединится.
Шаг 6

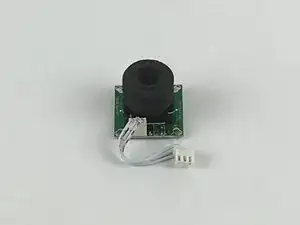

Удалите камеру из устройства.
Заключение
Чтобы собрать устройство снова, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
