Замена инфракрасного датчика наружной камеры Ring
Это руководство предназначено для демонстрации замены инфракрасного датчика наружной камеры Ring. Имейте в виду, что этим датчикам трудно «видеть» сквозь дым, прямые солнечные лучи, туман и пыль, поэтому при таких условиях датчик, скорее всего, исправен. Инфракрасные датчики могут подвергаться воздействию солнца или источников тепла, что со временем приводит к их повреждению и ухудшению работы. Для этой замены нет опасностей для безопасности, сложность может быть высокой без соответствующих знаний. Это относительно быстрый ремонт, не требующий специального опыта, кроме умения работать с винтами и паять.
Шаг 1

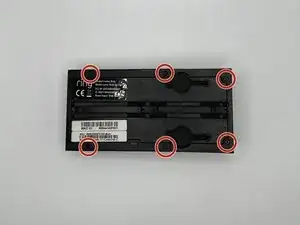

Снимите шесть винтов Phillips #00 длиной 6 мм с задней панели устройства.
Шаг 2

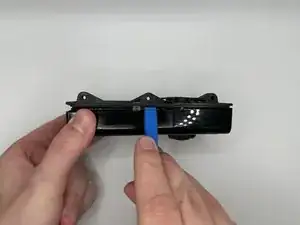

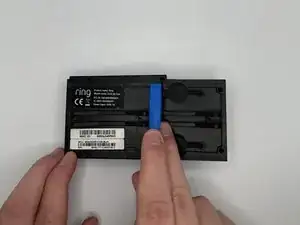

Отожмите алюминиевую пластину с помощью пластикового инструмента для вскрытия.
Шаг 3
Тем же инструментом отожмите заднюю крышку устройства.
Шаг 4
Отключите провода питания батареи с помощью пластикового инструмента для вскрытия.
Шаг 5

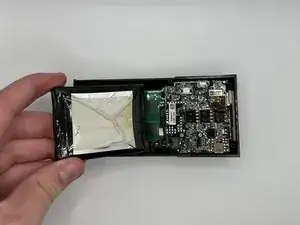

Используйте пластиковый инструмент для вскрытия, чтобы ослабить клей, фиксирующий батарею, и снимите батарею вручную.
Шаг 6

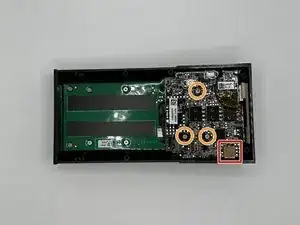

Осторожно отключите шлейф в нижней части устройства.

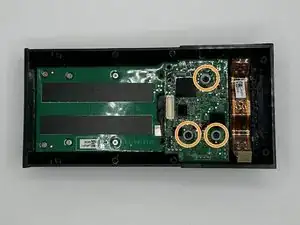

Снимите три серебристых винта Phillips #00 длиной 6 мм с материнской платы.
Шаг 7

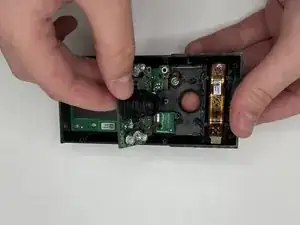

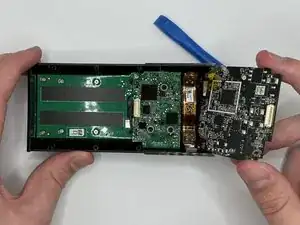

Поднимите верхнюю часть материнской платы и выньте её из устройства.
Шаг 8

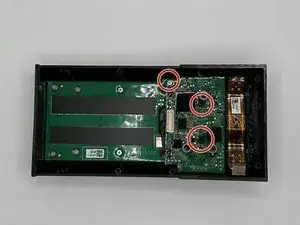

Снимите серебристый винт Phillips #00 длиной 5 мм и два винта Phillips #00 длиной 10 мм с следующей материнской платы.

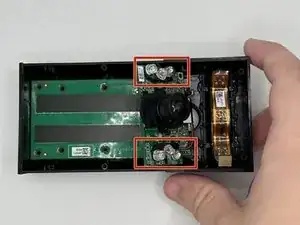

Удалите три пластиковые распорки на устройстве.
Шаг 9
Отожмите материнскую плату пластиковой лопаткой.

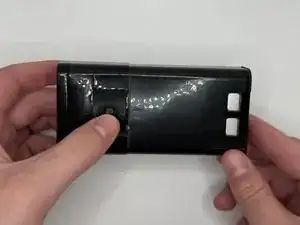

Переверните устройство и аккуратно нажмите на объектив камеры, чтобы извлечь камеру вместе с прикреплённой материнской платой из корпуса.
Шаг 10
Используйте паяльник, чтобы разъединить соединения.
Удалите инфракрасный датчик и при необходимости установите новый.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
