Идентификация микросхем Amazon Astro

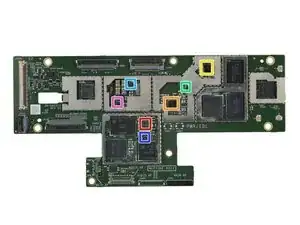

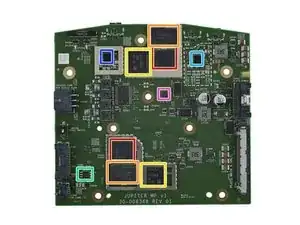

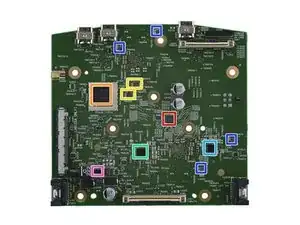

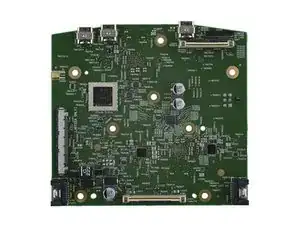

Идентификация микросхем, часть 1:

Процессор приложений MediaTek MT8512BAAV с нейронным модулем AZ1

Память Samsung K4F8E164HA-MGCL 1 ГБ LPDDR4 SDRAM

Память Samsung KLM4G1FETE-B041 4 ГБ eMMC NAND флеш-памяти

Октаядерный процессор приложений Qualcomm SDA660-201-AA

Память SK hynix H9HCNNNCPMMLHR-NME 4 ГБ LPDDR4X SDRAM

Память Kioxia THGBMJG7C1LBAIL 16 ГБ eMMC NAND флеш-памяти

Десериализатор Analog Devices MAX9296A с двумя каналами GMSL2

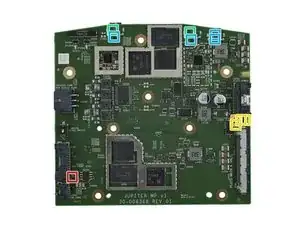

Идентификация микросхем, часть 2:

Энергоменеджмент MediaTek MT6398AN

Энергоменеджмент Qualcomm PM660-002

Энергоменеджмент Qualcomm PM660L-004-01

Энергоменеджмент Qualcomm PM3003A

Синхронный понижающий преобразователь Monolithic Power Systems MP8756 6 A

Синхронный понижающий преобразователь Richtek RT5797ALGQW 3 A

Преобразователь DC-DC Texas Instruments (вероятно)

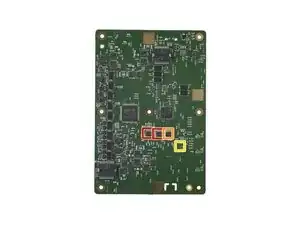

Идентификация микросхем, часть 3:

Коммутатор распределения питания Silergy SY6287C

Монитор тока/напряжения/мощности Texas Instruments INA219A 12‑бит

8-канальный аналоговый мультиплексор/демультиплексор Nexperia 74HC4051

Одноэлементный 2-входовый логический элемент NOR Nexperia 74AUP1G02

Одноэлементный 2-входовый логический элемент AND Nexperia 74LVC1G08

Массив диодов защиты от ESD onsemi ESD8704MUTAG на 4 канала

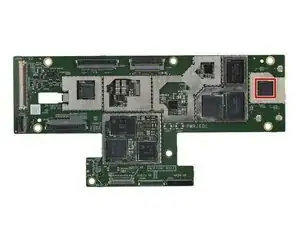

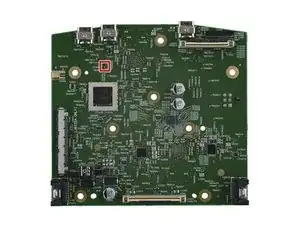

Идентификация микросхем, часть 4 — связь:

Wi‑Fi и Bluetooth MediaTek MT7668ASN двухдиапазонный 2x2 MU‑MIMO 802.11ac и Bluetooth 5.0

Идентификация микросхем, часть 1:

Процессор обработки изображения Intel (вероятно)

Микрофон MEMS Knowles

Защитный предохранитель с мониторингом тока Texas Instruments TPS24750 12 A

Синхронный понижающий преобразователь Monolithic Power Systems MP8756 6 A

Синхронный понижающий преобразователь Monolithic Power Systems MP2151GTF 1 A / с регулировкой

Преобразователь DC-DC Texas Instruments

Смешанная сигнальная матрица Renesas

Идентификация микросхем, часть 2:

Стабилизатор LDO Texas Instruments LP5907UVE-1.8 250 мА / 1.8 В

Регулируемый переключатель питания USB Texas Instruments TPS2553

Двухбитный двунаправленный преобразователь уровней Texas Instruments TCA9406

Одноканальный низковольтный компаратор Texas Instruments LMV331

8-битный двунаправленный преобразователь уровней NXP Semiconductor NVT2008

Одноэлементный аналоговый переключатель SPST Texas Instruments SN74LVC1G66

Одноэлементный 3-входовый логический элемент AND onsemi NC7SZ11

Идентификация микросхем, часть 3:

Одноэлементный 2-входовый логический элемент AND Nexperia 74LVC1G08

Одноэлементный 2-входовый логический элемент NOR Nexperia 74AUP1G02

Идентификация микросхем, часть 4 — датчики:

Датчик температуры Texas Instruments TMP103G

Идентификация микросхем, часть 1:

64‑битный октаядерный процессор приложений Qualcomm QCS605-001-AC

Память SK hynix H9HCNNNBKMMLHR-NME 2 ГБ LPDDR4X SDRAM

Память Samsung KLMAG1JETD-B041 16 ГБ eMMC NAND флеш-памяти

Микроконтроллер STMicroelectronics STM32G031J6 32‑бит ARM Cortex‑M0+

Энергоменеджмент Qualcomm PM670-001

Энергоменеджмент Qualcomm PM670L-000-01

Стереоаудиокодек Texas Instruments TLV320DAC3203

Идентификация микросхем, часть 2:

Стерео усилитель класса D Texas Instruments TPA3118D2 30 Вт

Синхронный понижающий преобразователь Monolithic Power Systems MP8756 6 A

Преобразователь DC-DC Silergy (вероятно)

Коммутатор нагрузки Vishay SiP32419

Коммутатор нагрузки Silergy (вероятно)

Монитор тока/напряжения/мощности Texas Instruments INA219A 12‑бит

Стабилизатор LDO Texas Instruments LP5912-3.3 500 мА / 3.3 В

Идентификация микросхем, часть 3:

Двухбитный двунаправленный преобразователь уровней Texas Instruments TXS0102

Одноэлементный 2-входовый логический элемент NAND onsemi NL17SZ00

Одноэлементный 2-входовый логический элемент NOR Nexperia 74AUP1G02

Массив диодов защиты от ESD onsemi ESD7104MUTAG на 4 канала

Массив диодов защиты от ESD onsemi ESD8704MUTAG на 4 канала

Идентификация микросхем, часть 4 — датчики:

Датчик температуры Texas Instruments TMP103C

Датчик температуры Texas Instruments TMP103D

Идентификация микросхем, часть 1:

Процессор глубины 3D Altek AL6100-32M2

Контроллер USB‑хаба Texas Instruments TUSB8042 на 4 порта USB 3.1

Аналоговый переключатель USB 2.0 TS3USB30E Texas Instruments (SPDT)

Энергоменеджмент Qualcomm PM670-001

Энергоменеджмент Qualcomm PM670L-000-01

Энергоменеджмент Qualcomm PM3003A

Синхронный повышающий преобразователь Monolithic Power Systems MP3428A 19 A

Идентификация микросхем, часть 2:

Коммутатор распределения питания Silergy SY6287C

Коммутатор ограничения тока Monolithic Power Systems MP5016HGQH

Монитор тока/напряжения/мощности Texas Instruments INA219A 12‑бит

Стабилизатор LDO Texas Instruments LP5912-3.3 500 мА / 3.3 В

Двухбитный двунаправленный преобразователь уровней Texas Instruments TCA9406

Одноэлементный 2-входовый логический элемент AND Diodes Incorporated 74LVC1G08

Массив диодов защиты от ESD onsemi ESD7104MUTAG на 4 канала

Идентификация микросхем, часть 3 — датчики:

Датчик температуры Texas Instruments TMP103F

ID микросхем, часть 1:

Микроконтроллер STMicroelectronics STM32L4P5VE 32‑битный ARM Cortex‑M4

Осциллятор MEMS SiTime

Детектор напряжения Texas Instruments TPS3700

Зарядное устройство для Li‑ion Renesas ISL9241H с понижающе‑повышающей топологией

Трёхфазный драйвер затворов Texas Instruments DRV8323S (для управления мотором)

ЦАП 12‑бит Texas Instruments TLA2024

Смешанная сигнальная матрица Renesas

ID микросхем, часть 2:

eFuse Texas Instruments TPS24750 12 A с монитором тока

Инвертор на зарядном насосе Texas Instruments TPS60400 60 мА

Синхронный понижающий преобразователь Monolithic Power Systems MP8756 6 A

Синхронный понижающий преобразователь Texas Instruments LM5166 500 мА

DC‑DC преобразователь Silergy

Коммутационный элемент Vishay SiP32430

Коммутационный элемент Silergy (возможный)

ID микросхем, часть 3:

Nexperia 74HC4051 8‑канальный аналоговый мультиплексор/демультиплексор

Nexperia 74AUP1G08 одинарный 2‑входовый элемент И

Nexperia 74AUP1G38 одинарный 2‑входовый элемент НАИ

Nexperia 74AUP1G02 одинарный 2‑входовый элемент ИЛИ‑НЕ

ID микросхем, часть 4 — датчики:

6‑осный MEMS акселерометр и гироскоп Invensense ICM‑20689

Датчик температуры Texas Instruments TMP1075

Датчик температуры Texas Instruments TMP103x (возможный)

ID микросхем, часть 1:

Микроконтроллер STMicroelectronics STM32F765IG 32‑битный ARM Cortex‑M7

Микроконтроллер STMicroelectronics STM32F446VC 32‑битный ARM Cortex‑M4

Трёхфазный драйвер двигателя STMicroelectronics L6234D

eFuse Texas Instruments TPS24750 12 A с монитором тока

eFuse Texas Instruments TPS24751 12 A с монитором тока

Одиночный компаратор Texas Instruments TLV7031

Одиночный компаратор Texas Instruments TLV7041

ID микросхем, часть 2:

Монитор тока/напряжения/мощности Texas Instruments INA231 16‑бит

Коммутационный элемент Silergy (возможный)

Nexperia 74HC4051 SP8T аналоговый переключатель

Nexperia 74HC4053 тройной SPDT аналоговый переключатель

Nexperia 74AUP1G11 одинарный 3‑входовый элемент И

Nexperia 74AUP1G08 одинарный 2‑входовый элемент И

Nexperia 74LVC2G02 двойной 2‑входовый элемент ИЛИ‑НЕ

ID микросхем, часть 3:

8‑битный двунаправленный преобразователь уровней Texas Instruments TXS0108E

8‑битный двунаправленный преобразователь уровней NXP Semiconductor NVT2008

2‑битный двунаправленный преобразователь уровней Texas Instruments TCA9406 (возможный ?)

ID микросхем, часть 4 — датчики:

Датчик температуры Texas Instruments TMP103x (возможный)
