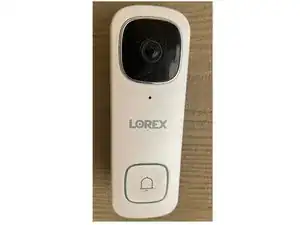

Ремонт периодически работающего проводного дверного звонка Lorex 2K/4K

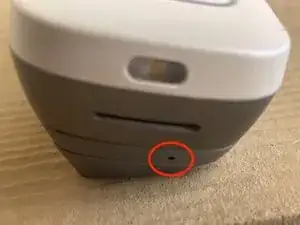

Вставьте тонкую булавку от скрепки или небольшой сверло, удерживаемое плоскогубцами, в это отверстие на нижней части монтажной пластины дверного звонка и потяните механизм звонка вверх — он освободится от крепления.

Отсоедините два провода сзади (проверьте наличие 16–24 В переменного тока; если соединить эти провода вместе, в доме должен прозвонить дверной звонок).

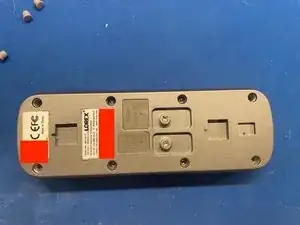

Снимите 8 резиновых заглушек и выкрутите 8 крестовых винтов под ними, аккуратно разъедините две половины корпуса.

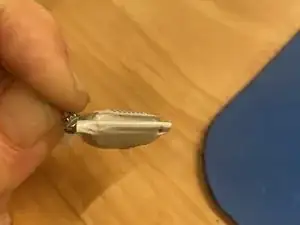

Проблема вызвана набуханием аккумулятора (расположен под антенной RF рядом с ручкой на первой фотографии). На второй фотографии показан набухший аккумулятор после извлечения. Набухание батареи раздвигает переднюю и заднюю части корпуса и разрывает контакт от нижней части корпуса к плате, как видно на следующем шаге.

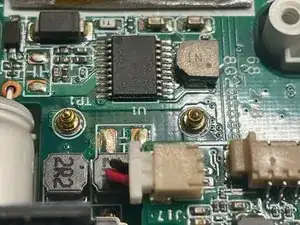

Здесь видно контакты на передней плате и соответствующие стойки с задней части (вкручиваемые винты с тыльной стороны) с небольшими следами коррозии/выедания поверхности, вызванными тем, что стойки не контактировали с выводами платы. Ток срабатывания дверного звонка 24 В переменного тока примерно 1 А; плохой контакт привёл к появлению выеданий на стойках.

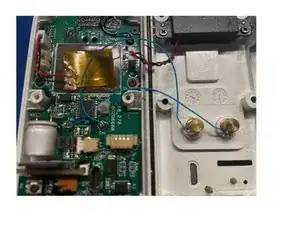

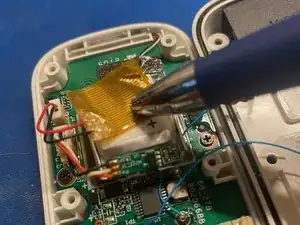

Если ваши стойки повреждены, можно припаять провод прямо между каждым контактом и стойкой, как показано на первой фотографии. Это может быть не нужно, если после удаления разбухшего аккумулятора контакт восстановится (кнопка подсветится при подаче 16–24 В на тыльные клеммы и при условии, что корпус снова собран).

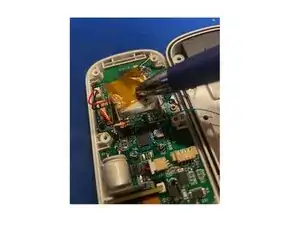

Извлечение разбухшего аккумулятора иногда достаточно, чтобы контакты замкнулись; в моём случае это не помогло, поэтому я спаял провода от стойки к соответствующему контакту, полярность при этом не важна, так как это вход 24 В переменного тока.

Припоя к стойкам, запрессованным в заднюю часть корпуса, соблюдайте осторожность, чтобы не расплавить пластик и не изменить угол или положение латунных стоек, иначе корпус не сомкнётся полностью.

Теперь, чтобы удалить аккумулятор, аккуратно отделите антенну от разбухшей батареи под ней, затем отделите батарею от платы. Если вы установите устройство без батареи, видеокамера будет работать и кнопка дверного звонка загорится (синяя — питание включено, зелёная — установлено радиосоединение и работает).

Но без батареи внутренний дверной звонок не будет звонить при нажатии кнопки. Батарея обеспечивает питание платы, когда кнопка дверного звонка замыкает цепь.

16–24 В переменного тока присутствуют только при разомкнутом переключателе дверного звонка — напряжение падает до 0 В, когда переключатель кратковременно замыкается для срабатывания звонка; в это время 3,7 В батарея обеспечивает питание электроники платы, которая закрывает электронный ключ. Батарея подзаряжается от входного напряжения 16–24 В переменного тока.

Это в основном механический дефект — батарея, вероятно, на ранней стадии электрического выхода из строя, что видно по выделению газов; при моих измерениях она выдаёт корректные 3,7 В и достаточную ёмкость. Выброс газов раздвигает половины корпуса, разрывая 24‑вольтовые контакты, как показано ранее.

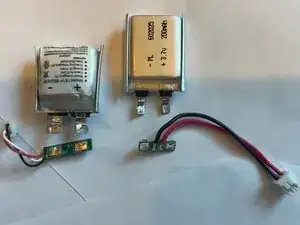

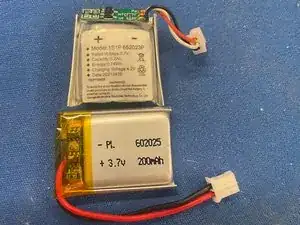

Раздутый аккумулятор сверху маркирован номером детали p/n 652023 с трёхконтактным разъёмом; заменённый аккумулятор имеет ту же механическую и электрическую размерность, доступен на Amazon и у других продавцов как 602025 с двухконтактным разъёмом: https://www.amazon.com/dp/B07C9R84QS. Мы снимем трёхпроводной жгут со старой батареи и установим его на новую.

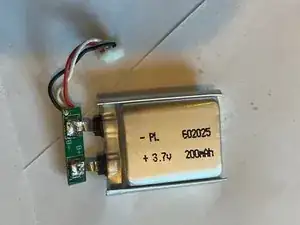

Снимем маленькую плату и жгут как единое целое со старой батареи и установим их на новую батарею. Клеммы батареи крупные, обязательно соблюдайте полярность (и батарея, и плата помечены + и -); при наличии навыков пайки это несложно.

Сложите плату и заклейте сборку новой лентой Каптон после третьей фотографии — она готова к установке.

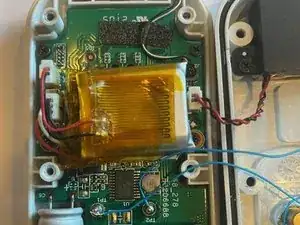

Аккумулятор установлен, антенна RF заклеена лентой Каптон поверх батареи.

Можно установить несколько винтов и подключить устройство к 24 В переменного тока для теста: кнопка дверного звонка через несколько секунд загорится синим (индикация питания), а через 20–30 секунд станет зелёной — индикация установления связи с базовым блоком Lorex. Нажмите для проверки звонка.

Если всё прошло успешно, вверните остальные винты и установите резиновые заглушки, окончательно подключите два провода дверного звонка, установите корпус примерно на 1/2" с выступом от монтажной пластины, приложите умеренное давление и сдвиньте вниз до защёлкивания.
