Замена аккумулятора Braven 625s

Смотрите загружаемый документ

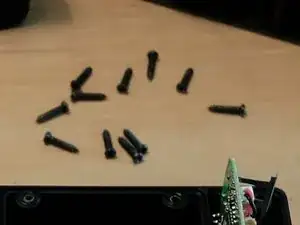

Открутите все 16 внешне видимых винтов соответствующей шестигранной отвёрткой. При сборке винты, вероятно, закручивались машиной, и для отворачивания потребуется приложить некоторое усилие против часовой стрелки.

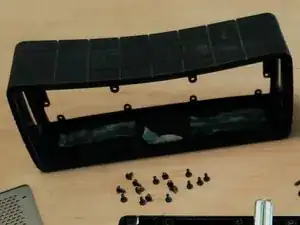

Осторожно снимите резиновый чехол. Он приклеен по периметру двухсторонней клейкой лентой. Это несложно.

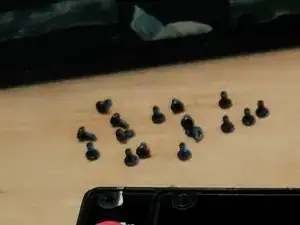

Вам предстоит открутить 12 винтов. Понадобится обычная крестообразная отвёртка, которая должна точно соответствовать шлицу, поскольку эти винты затянуты очень туго для своего размера. Они расположены в глубоких отверстиях, поэтому плоскогубцами не подлезть. Не пытайтесь использовать плохо подходящую отвёртку — если сорвёте шлиц, выручит только сверление.

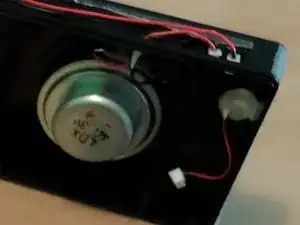

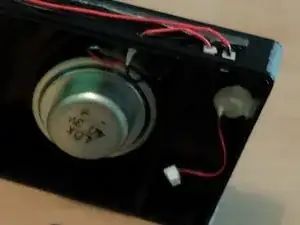

Осторожно отсоедините 2 разъёма динамиков и разъём выключателя.

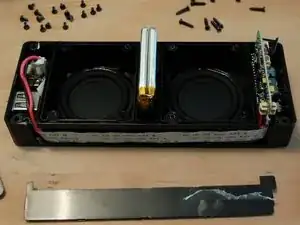

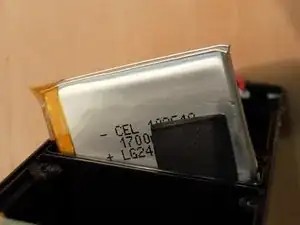

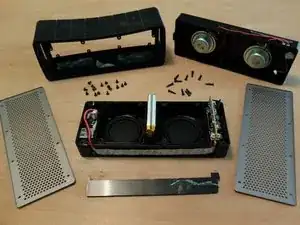

Теперь можно открыть корпус и увидеть аккумулятор.

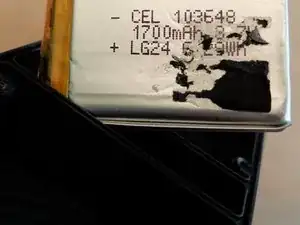

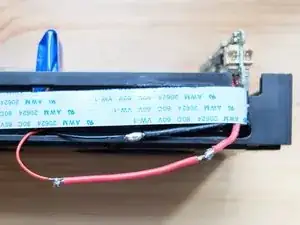

Снимите крышку, и под ленточным кабелем можно перерезать красный и чёрный провода аккумулятора. Режьте их близко к аккумулятору и на разную длину, чтобы позже контактные площадки не были рядом друг с другом.

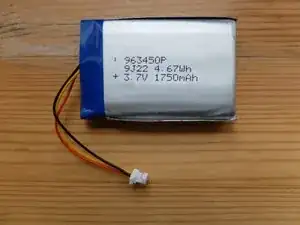

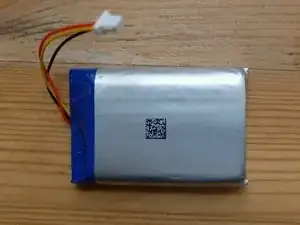

50 мм x 38 мм x 10 мм

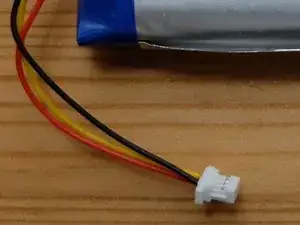

Отрежьте белый разъём по проводам по одному. Не обрезайте все провода в один приём, чтобы избежать короткого замыкания нового аккумулятора — в нём всё ещё есть энергия. Игнорируйте жёлтый провод. Это датчик температуры у запасного аккумулятора и он здесь не нужен.

Выполните пайку.

После подключения трёх отсоединённых разъёмов можно проверить, работает ли колонка снова.

Закройте корпус Braven 625s, выполняя шаги в обратном порядке.

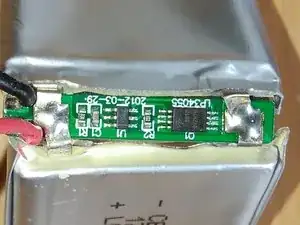

В качестве альтернативы можно сохранить систему управления аккумулятором (BMS) оригинального литий-полимерного аккумулятора Braven 625s и использовать её с двумя новыми ячейками, если вы сможете их достать.
