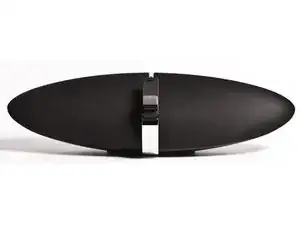

Как разобрать Bowers & Wilkins Zeppelin

Электроника

Так как B & W не ответили на мой запрос о ремонте, я решил открыть устройство сам, чтобы его отремонтировать.

Для меня это была всего лишь сгоревшая предохранитель.

(оригинальное описание на немецком)

Так как B&W не ответили на мой запрос о ремонте, я решил открыть устройство сам и отремонтировать его.

У меня это была только неисправная предохранитель.

Шаг 1

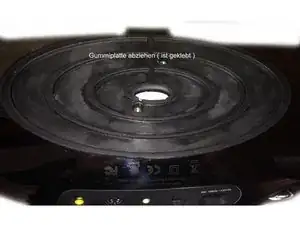

Положите устройство на бок, затем снимите резиновую пластину с нижней части.

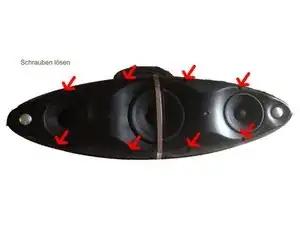

Затем открутите четыре винта (с противоударной звездочкой, но маленькой отвертки здесь будет достаточно).

Шаг 2

Аккуратно снимите шлейф (нажмите на зажим спереди) и отложите docking arm в сторону.

Шаг 3

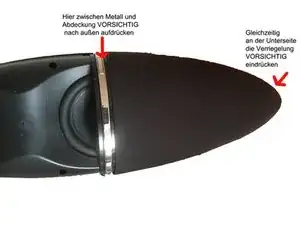

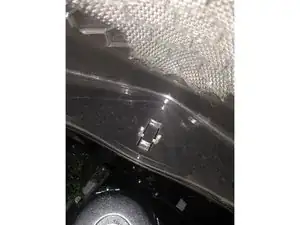

Используйте плоский пластиковый инструмент или тупой нож, чтобы ввести его в щель между хромированной планкой и защитой динамика, чтобы выдавить решетку, одновременно нажимая на пластиковый зажим с обратной стороны по краю. БУДЬТЕ ОСТОРОЖНЫ, зажимы могут легко сломаться. Затем аккуратно сдвиньте крышку вбок.

Шаг 4

Удалите 8 винтов с крестообразной головкой с передней части устройства.

Затем удалите 2 более мелких винта с крестообразной головкой с задней части устройства за твитерами.

Шаг 5

Осторожно потяните корпус на себя, чтобы разделить устройство.

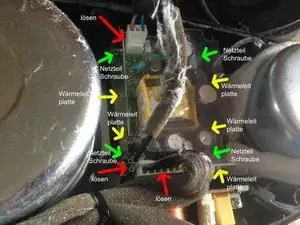

Ослабьте и удалите 3 кабеля (показаны красными стрелками на картинке)

Удалите винты из источника питания (4 штуки, показаны зелеными стрелками) и удалите источник питания.

Удалите винты, удерживающие теплоотводящую пластину (5 штук, показаны желтой стрелкой).

Припаяйте новый предохранитель 250V T1.6A к плате.

Шаг 6

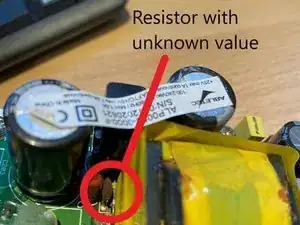

Проверив предохранитель и конденсаторы, я обнаружил на двух моих источниках питания (я купил второй неисправный для запчастей), что этот резистор сгорел или по крайней мере остался без оболочки.

Таким образом, я не смог определить его значение

Перевод руководства с ifixit.com
