Замена материнской платы Bowers and Wilkins T7

Как и с любыми электронными устройствами, убедитесь, что устройство отключено от питания перед началом работ.

Осторожно приподнимите крышку доступа; она должна легко «щёлкнуть» и открыться.

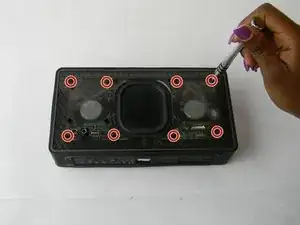

Удалите 14 мм винты на передней панели крестовой отверткой J1.

Всего 8 винтов.

Будьте осторожны: резиновый уплотнитель хрупкий и легко рвется, что приведёт к косметическим повреждениям корпуса.

С помощью монтажного лопатки аккуратно отожмите резиновый уплотнитель по бокам.

Уплотнитель держится на клее; если это затруднительно, можно использовать тепловую пушку, чтобы облегчить процесс.

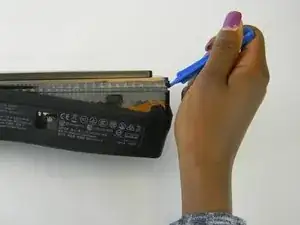

Крышка — самая трудная часть для снятия. При работе постоянно поддевайте, перемещая инструмент по периметру устройства и продвигаясь постепенно.

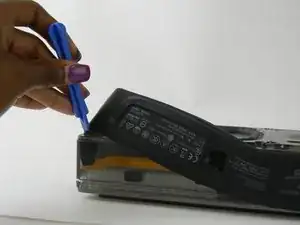

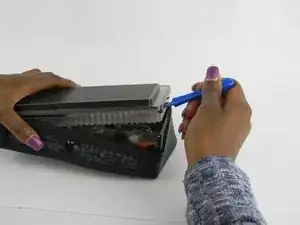

С помощью монтажной лопатки подденьте по шву, расположенному под резиновым уплотнителем.

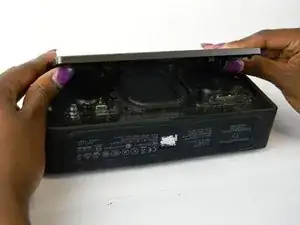

Когда крышка начнёт отщёлкиваться, можно приподнять её рукой.

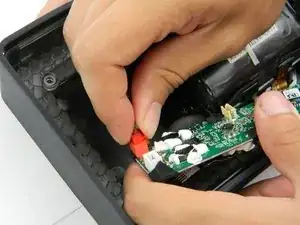

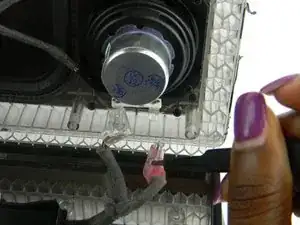

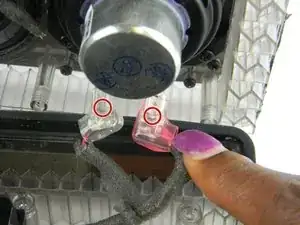

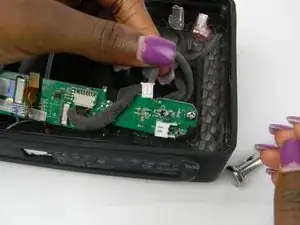

Аккуратно сожмите внутренний фиксатор внутри красного и белого клеммника пальцами или тонкими пинцетами.

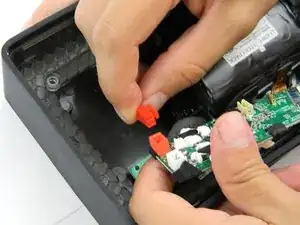

При сжатом фиксаторе потяните клеммник назад.

Повторите этот процесс для второго динамика.

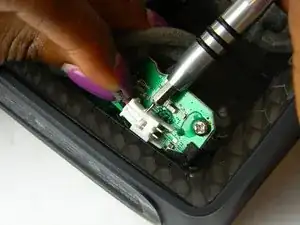

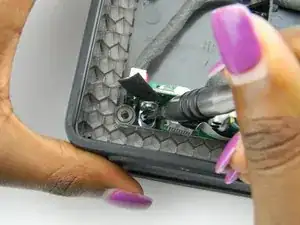

Удалите левый 14 мм винт с помощью насадки отвертки J1.

Удалите правый 14 мм винт с помощью насадки отвертки J1.

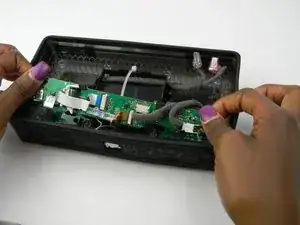

После удаления винтов материнская плата станет подвижной.

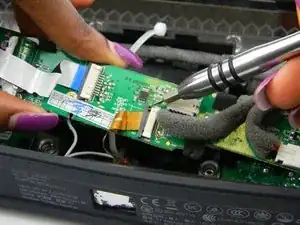

Убедитесь, что вы расположили пальцы или инструмент с насадкой 0.8 с внешней стороны чёрной защёлки.

Рекомендуется использовать нейлоновую лопатку, так как применение металлической отвертки, показанной на изображении, может быть опасно рядом с деликатными разъёмами и материнской платой в целом.

При работе с электроникой важно выбирать антистатический инструмент, чтобы избежать случайных повреждений.

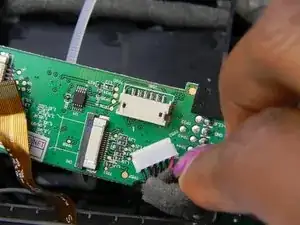

Выдвиньте чёрную защёлку, чтобы кабель можно было отсоединить.

На этом этапе кабель отсоединён.

Эти разъёмы сложны: нужно одновременно нажимать на чёрную защёлку и тянуть кабель.

Вытяните кабель, подключённый к порту под материнской платой.

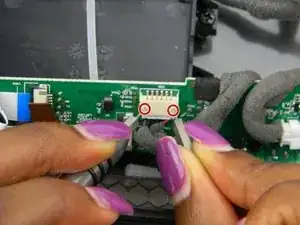

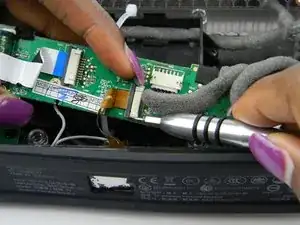

Используйте насадки отвертки 0.8 и 1.0, чтобы нажать на фиксирующие штифты и освободить этот кабель.

Кабель должен выскользнуть при нажатии фиксирующих элементов.

Этот кабель может быть труден для извлечения: необходимо одновременно нажимать на штифты и тянуть кабель.

Используйте насадку отвертки 0.8, чтобы нажать на защёлки, удерживающие этот кабель.

Кабель должен легко выскользнуть.

Поверните материнскую плату, чтобы получить доступ к этому кабелю.

Выкрутите кабель пальцами.

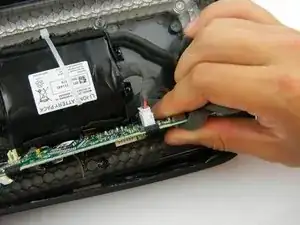

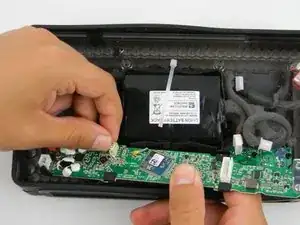

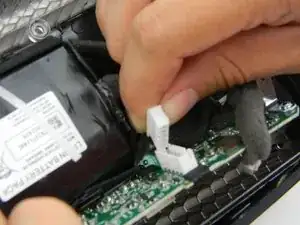

Необходимо отсоединить кабель аккумулятора.

Вытащите кабель из разъёма пальцами.

У красного кабеля есть защёлка, которую нужно нажать, чтобы освободить кабель.

Вытяните кабель, продолжая нажимать и удерживать защёлку.

Поверните материнскую плату, чтобы добраться до последнего кабеля.

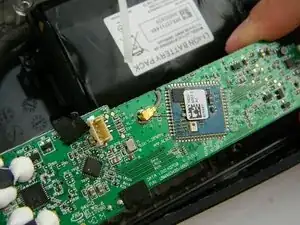

Потяните за золотой разъём, чтобы отсоединить кабель.
