Замена аккумулятора Braven BRV-1M
Повреждённый или отсоединённый аккумулятор может вызывать нестабильную работу устройства. В этом руководстве показано, как правильно заменить аккумулятор, находящийся внутри устройства, и избежать отсутствия заряда.
Шаг 1
Чтобы снять внешнюю крышку, используйте головку шестигранника 3 мм, чтобы открутить 4 больших шестигранных винта длиной 12 мм с обеих сторон устройства.
Шаг 2
С помощью металлической лопатки аккуратно отберите каждую сторону резинового покрытия от корпуса устройства.
Должно ощущаться некоторое сопротивление, но не настолько, чтобы изгибать лопатку.
Шаг 3
Чтобы снять внутреннюю пластиковую панель, используйте крестовую отвертку Phillips #00, чтобы открутить 16 маленьких винтов длиной 9 мм, расположенных по верхней стороне устройства.
Шаг 4
Аккуратно поднимите корпус и замените сломанную панель/деталь. Установите новую панель.
Шаг 5
Чтобы снять материнскую плату, открутите 3 винта типа Phillips #00 длиной 13 мм, расположенные по обеим сторонам платы.
Шаг 6
Затем открутите 5 винтов типа Phillips #00 длиной 9 мм, расположенных на лицевой части док-станции для зарядки.
Шаг 7
Отсоедините два 4-контактных кабеля регистров вспомогательных кнопок, подключенных по обеим сторонам материнской платы.
Шаг 8
После отсоединения аккуратно извлеките материнскую плату, потянув вверх.
Шаг 9

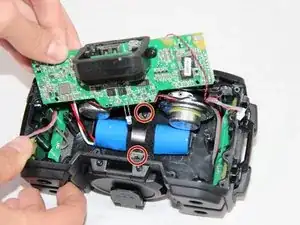

Чтобы снять аккумулятор, открутите 2 винта типа Phillips #00 длиной 9 мм по обеим сторонам аккумулятора.
Шаг 10
Осторожно извлеките аккумулятор из корпуса устройства, одновременно отсоединяя идущие от аккумулятора красный, белый и чёрный провода.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
