Замена динамика BEM Mojo 2

Оттяните резиновые углы, чтобы открыть нижние винты.

Повторите эту операцию для всех четырёх винтов 10 мм.

Используйте отвёртку J0, чтобы вынуть все четыре винта 10 мм с днища колонки.

Внимание: При использовании отвёртки не прикладывайте избыточную силу, чтобы не сорвать шлиц винта и не повредить колонку.

Снимите нижнюю крышку колонки.

Внимание: Будьте осторожны при снятии нижней крышки — после её снятия оголяются провода, подключённые к самому динамику.

Снимите все провода с внутренней платы динамика с помощью пинцета.

Внимание: Следите, чтобы не повредить плату.

Снимите аккумулятор динамика с металлической посадочной площадки, используя пластиковый монтажный инструмент.

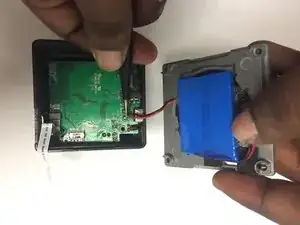

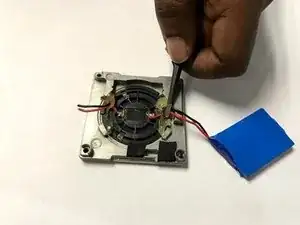

Отсоедините провода от аккумулятора динамика с помощью пинцета или аккуратно защипнув их для снятия.

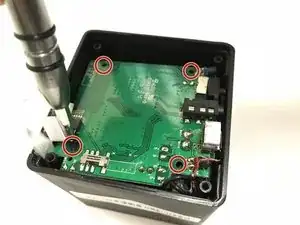

Используйте отвёртку J0, чтобы открутить все четыре винта 10 мм, крепящие плату.

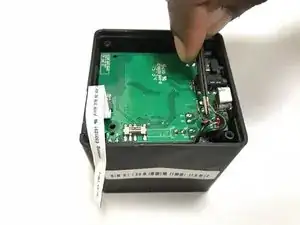

Снимите красно-черные провода и синие-белые провода с помощью пинцета.

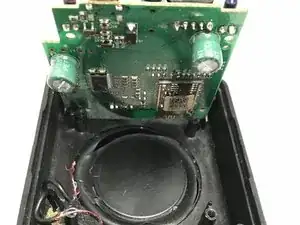

Отсоедините шину проводов от материнской платы динамика и выньте плату из корпуса колонки.

Удалите остатки клея от предыдущих деталей, которые могут закрывать отверстия под винты или отверстие драйвера динамика.

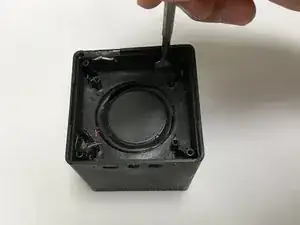

Открутите четыре опорных винта 10 мм у основания динамика.

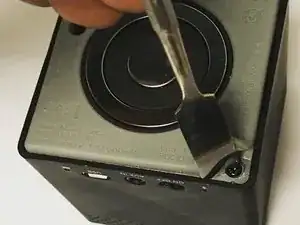

Выпробуйте основание динамика с помощью металлической лопатки. Будьте осторожны — для этого шага потребуется приложить усилие.

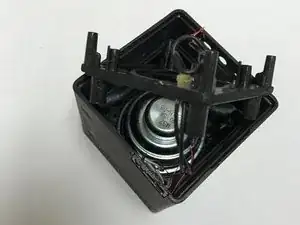

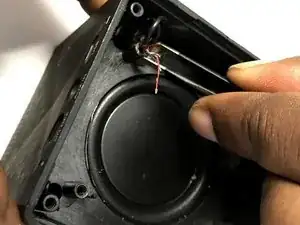

Удалите провод, который расположен в отверстии драйвера для доступа к динамику.

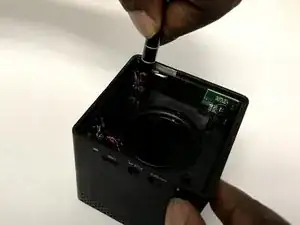

Открутите два винта 10 мм, расположенные в основании динамика, затем извлеките драйвер из корпуса.
