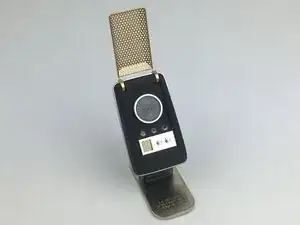

Замена решётки антенны коммуникатора Wand Company Star Trek

Выключите Bluetooth‑коммуникатор Star Trek перед разборкой, удерживая левую кнопку в течение пяти секунд. Звук «шшш‑вниз» указывает на выключение питания, и индикаторы не будут мигать.

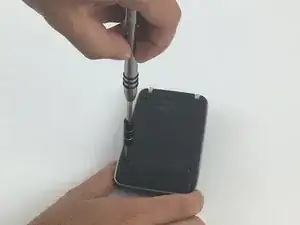

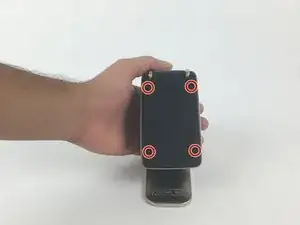

Отверните четыре винта Torx T6 (1,70 мм), расположенные на задней стороне устройства.

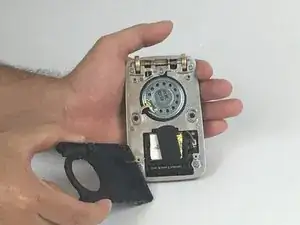

Снимите чёрную пластиковую крышку, аккуратно потянув её.

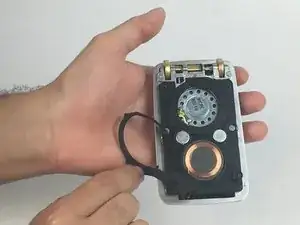

Удалите защитную пену, расположенную вокруг динамика и магнитов для зарядки.

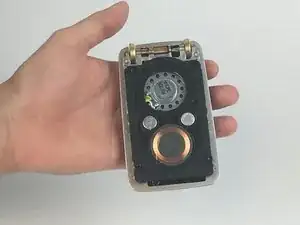

Будьте осторожны, чтобы не потерять два магнита, расположенные между микрофоном и динамиком. Магниты легко отделяются при контакте с другими магнитными материалами. По возможности используйте немагнитные инструменты.

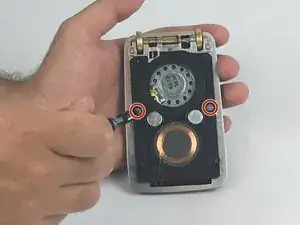

Отверните два винта Phillips PH0 (0,9 мм), расположенных по бокам от каждого магнита.

Снимите чёрную крышку.

Не пытайтесь полностью отделять чёрную крышку от остальной части устройства, так как к динамику и микрофону прикреплены тонкие провода.

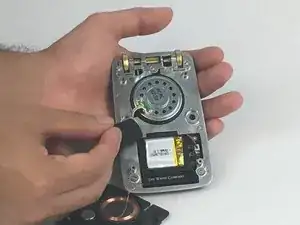

Удалите защитную пену, прикреплённую к аккумулятору.

Защитная пена может быть приклеена к нижней стороне пластиковой крышки.

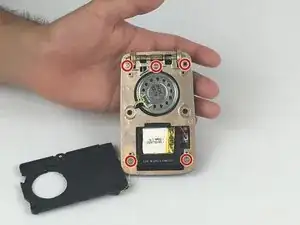

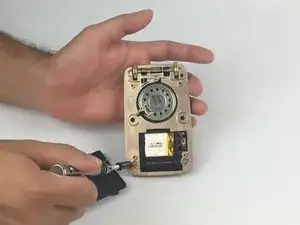

Отверните пять винтов Phillips PH0 (0,9 мм), расположенных в верхней и нижней части серебристой пластины. Три верхних винта отличаются по длине и сечению от двух нижних.

Снимите серебристую пластину.

Осторожно поворачивайте и/или переворачивайте среднюю пластину, чтобы не создавать напряжения в тонких проводах. Вы можете мягко уложить среднюю пластину на пластиковую крышку, чтобы они оставались вместе надёжно.

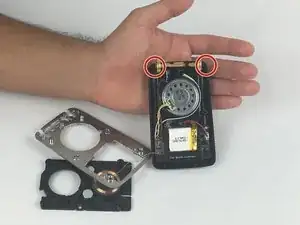

Будьте осторожны, чтобы не потерять два шарнира с пластиковыми втулками, расположенные на внешних петлях решётки антенны. Если они сместились, аккуратно верните их на место. Они должны быть правильно установлены до установки стальной средней пластины.

Снимите решётку антенны.

Осторожно относитесь к пластиковой «тормозной» втулке, которая сочленяется с треугольным выступом на оси петли. Тормозная втулка имеет пружинный механизм и именно она плавно фиксирует антенну в открытом или закрытом положении.
