Замена батареи Zenbre SoundBank Z3

Электроника

Данное руководство предоставляет последовательный метод удаления батареи из Zenbre SoundBank Z3. К сожалению, батарея припаяна к материнской плате с помощью проводов, поэтому данное руководство по замене будет немного сложнее, чем обычное руководство по замене батареи. Для получения дополнительной информации о паянии и отпаянии, обратитесь к этой статье под названием Как паять и отпаивать соединения.

Шаг 1

Выключите SoundBank Z3.

Переверните устройство.

Снимите силиконовые ноги.

Дополнительный клей для повторной приклейки не требуется, если не трогать клейкую сторону.

Шаг 2

Удалите все восемь винтов Phillips размером 11 мм с дна устройства.

Шаг 3

Снимите нижнюю панель динамика с помощью инструмента для открытия iFixit.

Шаг 4

Удалите четыре винта Philips размером 4,5 мм, которые крепят пластиковую панель, закрывающую материнскую плату.

Снимите пластиковую панель.

Шаг 5

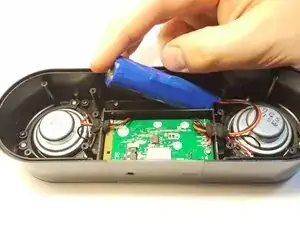

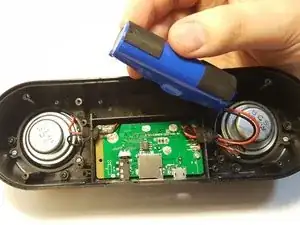

Удалите батарею из держателя. Это может быть сложно сделать в первый раз.

Используйте лопатку между батареей и стенкой динамика, чтобы ослабить ее окружающую среду.

Если батарея проколота, протекает или опухла, она может быть опасной и должна быть правильно утилизирована.

Шаг 6

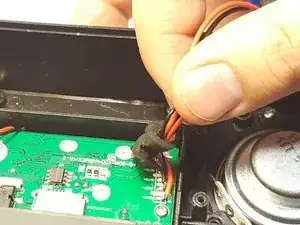

Удалите плотный поролон из слота вручную.

Разверните и удалите поролон с проводов.

При повторной сборке поролон можно завернуть обратно, если быть осторожным при его обращении.

Шаг 7

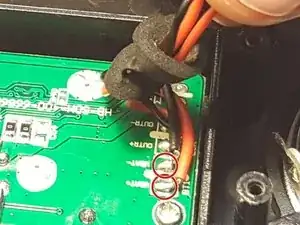

С помощью паяльника удалите выводы, отделив батарею от материнской платы.

Следуйте этому руководству, чтобы помочь вам удалить провода

Перевод руководства с ifixit.com
