Замена Bluetooth-передатчика Sony H.ear On 2
Bluetooth-передатчик, также называемый NFC-чипом, представляет собой небольшой зеленый чип, который управляет Bluetooth-функциями. Он расположен в левом наушнике и требует пайки и распайки для замены.
Шаг 1

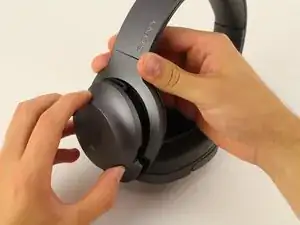

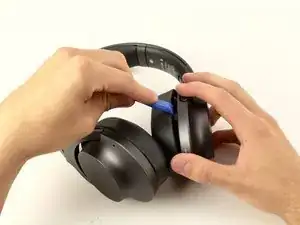

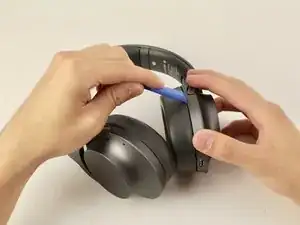

Начните с вставки пластикового инструмента iFixit в щель между жестким пластиком и наушником, затем аккуратно приложите давление до тех пор, пока они не разделятся. Возможно, потребуется повторить процесс с обратной стороны до полного отделения.
Это может потребовать значительного усилия, но не применяйте чрезмерное давление.
Шаг 2

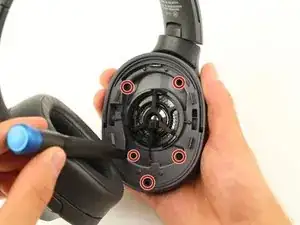

Используйте отвертку JIS #00, чтобы удалить пять винтов размером 6,4 мм, удерживающих пластиковую заднюю крышку на месте.
Затем переверните наушник и аккуратно снимите пластиковую крышку, чтобы открыть доступ к внутренним компонентам левого наушника.
Этот же процесс можно повторить и для правого наушника. Имейте в виду, что правый наушник соединен с остальной частью наушников с помощью шлейфа.
Шаг 3
Используйте отвертку JIS #00, чтобы удалить пять винтов размером 6,4 мм, удерживающих пластиковую заднюю крышку на месте.
Затем переверните наушник и аккуратно снимите пластиковую крышку, чтобы открыть доступ к внутренним компонентам правого наушника.
В отличие от правого наушника, шлейф не соединяет остальную часть наушников с внешней частью.
Шаг 4

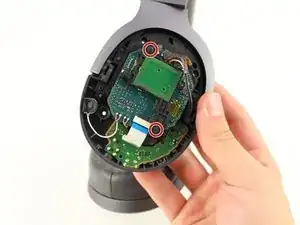

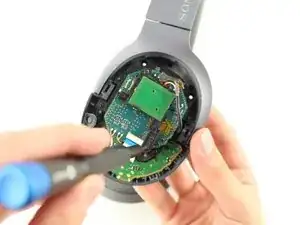

С помощью отвертки JIS #00 удалите два винта размером 6,4 мм, удерживающие NFC-чип на плате.

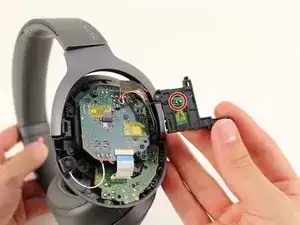

После удаления винтов аккуратно переверните плату влево, чтобы открыть паяные точки соединения.
Шаг 5

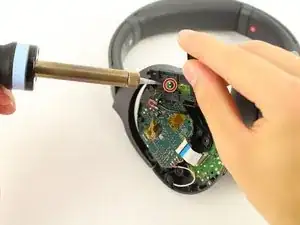

Используя паяльник, аккуратно распаяйте два соединительных контакта на NFC-чипе.
Как только припой полностью расплавится, аккуратно отделите провода и сам NFC-чип.
Пожалуйста, посмотрите Как паять и распаивать соединения, прежде чем пытаться использовать паяльник.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
