Замена материнской платы Sony H.ear On 2
Узнайте, как заменить материнскую плату на ваших наушниках Sony H.ear On 2!
В этом руководстве сосредоточено внимание на замене компонента материнской платы, расположенного в левом наушнике. Для выполнения данной инструкции потребуется пайка и распайка. Пожалуйста, ознакомьтесь с Как паять и распаивать соединения перед тем, как приступить к распайке и повторной пайке необходимых компонентов. Хотя это не обязательно, рекомендуется удалить аккумулятор перед работой с устройством из соображений безопасности.
Шаг 1

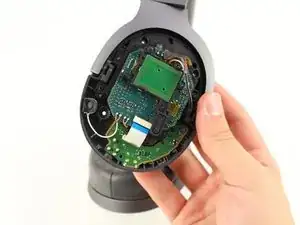

Начните с левой стороны, используя пластиковый инструмент для открытия в складке между наушником и корпусом. Аккуратно приложите давление, пока они не разделятся.
Не применяйте чрезмерное усилие, так как пластиковые крепления могут сломаться при слишком сильном давлении.
Шаг 2

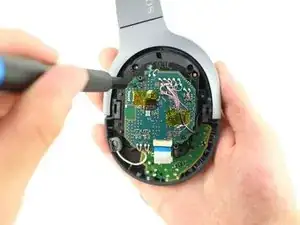

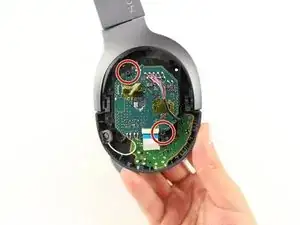

Используйте отвертку JIS #00, чтобы удалить 2 винта длиной 6.4 мм, удерживающие материнскую плату.
Шаг 3

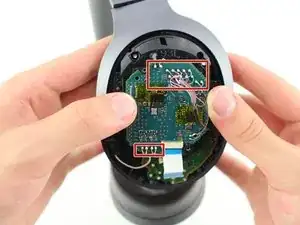

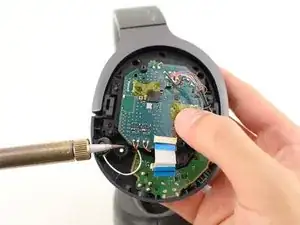

Распаивайте все 18 проводных соединений на материнской плате.
Запишите расположение проводов на плате для правильного подключения при повторной пайке новой платы.
Не перегревайте соединения во время распайки, чтобы не повредить плату.
Пожалуйста, ознакомьтесь с Как паять и распаивать соединения для получения помощи по пайке и распайке соединений.
Шаг 4

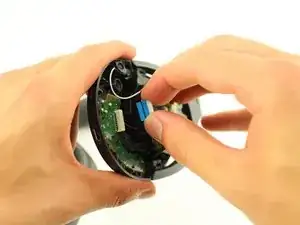

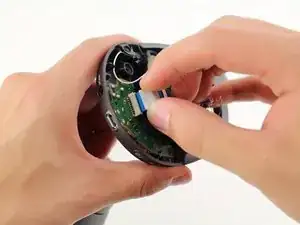

Отключите белый шлейф, аккуратно потянув за белый разъем, удерживая материнскую плату на месте.
Шаг 5
Аккуратно извлеките старую материнскую плату из опоры и замените ее, а затем повторно припаяйте материнскую плату.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
