Замена микросхемы ввода кнопок Creative Zen X‑Fi

С помощью лопатки подденьте кончик между передней и задней панелями корпуса, чтобы разъединить их.

Будьте осторожны и не прикладывайте чрезмерную силу, поскольку по бокам экрана находятся шесть креплений, которые прочно удерживают корпуса вместе.

Черную резиновую накладку кнопок можно снять просто подцепив и подняв её.

Отверните ЖК‑экран от средней плиты, чтобы получить доступ к области вокруг микросхемы ввода кнопок.

С помощью лопатки отожмите микросхему ввода кнопок от средней части корпуса. Для лучшего рычага начните с правого нижнего угла и поднимайтесь вдоль боковой стороны микросхемы.

Учтите, что микросхема ввода кнопок приклеена к средней плите, поэтому может потребоваться дополнительное усилие.

Поднимите ЖК‑экран и микросхему ввода кнопок, чтобы получить доступ ко всей средней плите.

Используйте крестовую отвертку, чтобы выкрутить три винта 3/16 дюйма, которые находились под микросхемой ввода кнопок.

Используйте крестовую отвертку, чтобы выкрутить три винта 3/16 дюйма, которые находились под ЖК‑экраном.

Найдите паяные соединения, связывающие контактную площадку кнопок с материнской платой.

Удерживайте провода на месте для облегчения доступа к паяным соединениям.

При использовании паяльника держите руки и пальцы как можно дальше от жала паяльника, чтобы не обжечь кожу.

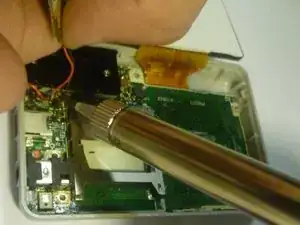

С помощью паяльника расплавьте припой, соединяющий красный провод с материнской платой. Выполните то же действие для черного провода.
