Замена материнской платы Creative Zen X-Fi

Используя лопатку, вставьте кончик между передней и задней крышками, чтобы разъединить их.

Будьте осторожны, чтобы не прикладывать чрезмерных усилий, так как на стороне экрана есть шесть крепежных деталей, которые надежно удерживают крышки вместе.

Черный резиновый кнопочный блок можно удалить, просто подняв его.

Откиньте экран LCD от центральной пластины, чтобы получить доступ к пространству вокруг чипа кнопки ввода.

Используя лопатку, приподнимите чип кнопки ввода от центральной части устройства. Чтобы добиться наилучшего рычага, начните с правого нижнего угла и поднимайтесь вдоль стороны чипа.

Имейте в виду, что чип кнопки ввода приклеен к центральной части, поэтому может потребоваться некоторое усилие.

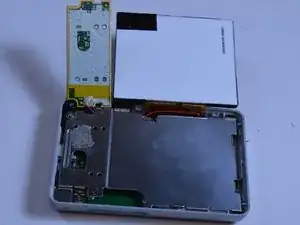

Поднимите экран LCD и чип кнопки ввода, чтобы получить доступ ко всей центральной пластине.

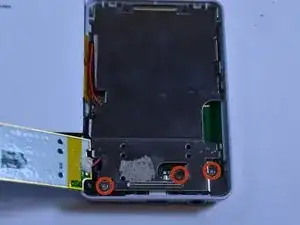

Используйте отвертку Phillips, чтобы отвинтить три винта размера 3/16 дюйма, которые находились под чипом кнопки ввода.

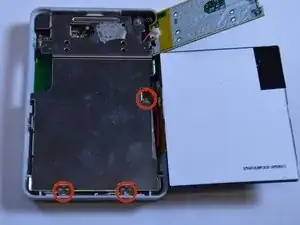

Используйте отвертку Phillips, чтобы отвинтить три винта размера 3/16 дюйма, которые находились под экраном LCD.

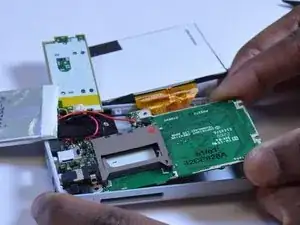

Поднимите правый край материнской платы от задней крышки.

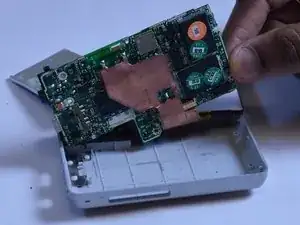

Держите край платы двумя пальцами, выдвиньте материнскую плату из корпуса вправо.
