Замена ЖК-экрана Creative Zen X‑Fi

С помощью лопатки подденьте наконечник между передней и задней крышками, чтобы разъединить их.

Осторожно: не применяйте чрезмерную силу, так как по бокам экрана находятся шесть креплений, которые плотно удерживают крышки вместе.

Черную резиновую панель кнопок можно снять просто поддев и подняв её.

Отогните ЖК-экран от пластины средней части, чтобы получить доступ к области вокруг микросхемы ввода кнопок.

С помощью лопатки отожмите микросхему ввода кнопок от средней части корпуса. Для лучшего рычага начните с нижнего правого угла и продвигайтесь вверх по боковой стороне микросхемы.

Учтите, что микросхема ввода кнопок приклеена к средней части, поэтому может потребоваться дополнительное усилие.

Поднимите ЖК-экран и микросхему ввода кнопок, чтобы получить доступ ко всей пластине средней части.

Используйте крестовую отвертку, чтобы выкрутить три винта 3/16 дюйма, которые находились под микросхемой ввода кнопок.

Используйте крестовую отвертку, чтобы выкрутить три винта 3/16 дюйма, которые находились под ЖК-экраном.

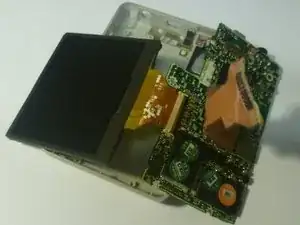

Поднимите правый край материнской платы от задней крышки.

Удерживая край платы двумя пальцами, сдвиньте материнскую плату вправо, чтобы вынуть её из корпуса.

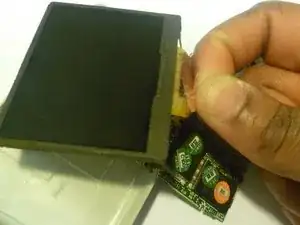

Двумя пальцами отогните край ленточного разъема, приклеенного к нижней части ЖК-экрана.

Используя пластиковый инструмент для вскрытия, разблокируйте ленточный разъем, отстегнув черный фиксатор, который удерживает его на материнской плате.

Когда черный рычаг будет поднят, вытяните ленточный разъем, чтобы отключить ЖК-экран.
