Замена экрана Creative Zen Vision M
В этом руководстве показано, как заменить экран. Вам понадобится отвертка Phillips с наконечником 1 мм. Учтите, что Creative Zen Vision был выпущен в 2005 году и вскоре после этого снят с производства. Поэтому может быть сложно найти новый экран для замены.
Шаг 1

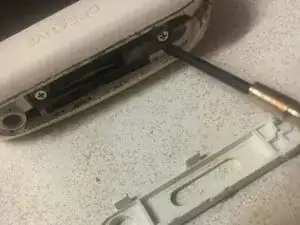

Снимите верхнюю пластиковую панель устройства плоским инструментом, например, плоской отверткой.
Открутите и снимите два видимых винта с крестообразным шлицем.
Шаг 2

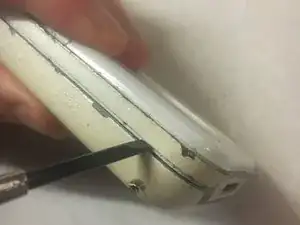

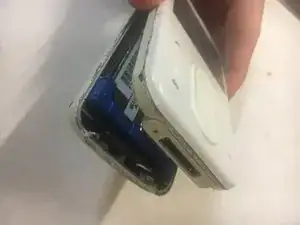

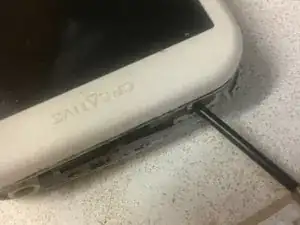

Продвигайтесь по окружности углубления корпуса плоским инструментом, например плоской отверткой.
Не пытайтесь открыть устройство отступом между кнопками и корпусом.
Шаг 3

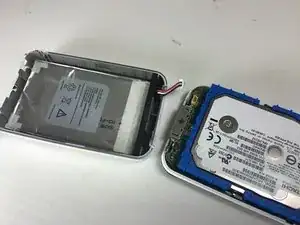

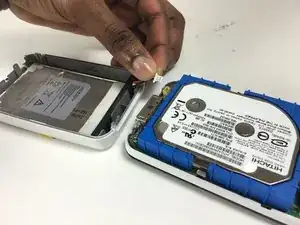

Отсоедините провод от нижней части устройства.
Обращайтесь осторожно, провода склонны легко отсоединяться.
Шаг 4

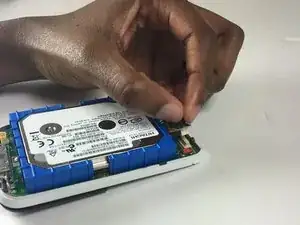

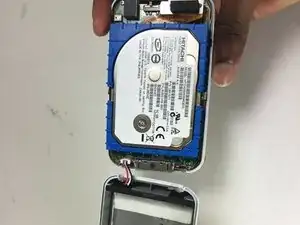

В правом верхнем углу снимите черный поролоновый квадрат, чтобы отделить жесткий диск от экрана.
Обращайтесь осторожно, жесткий диск также легко отсоединяется.
Шаг 5

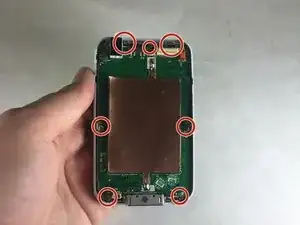

Открутите семь винтов, расположенных по периметру материнской платы.
Вам понадобится отвертка Phillips с наконечником один миллиметр.
Винты маленькие, поэтому храните их в безопасном месте.
Шаг 6

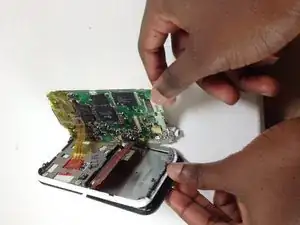

Переверните устройство так, чтобы материнская плата ослабла.
Отсоедините разъем от материнской платы.
Шаг 7

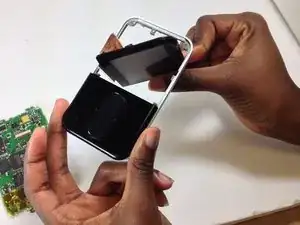

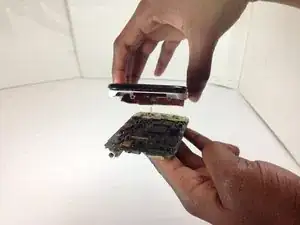

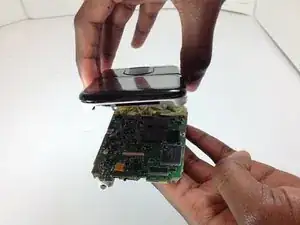

Наклоните экран по диагонали. Отделите экран и материнскую плату от корпуса устройства.
Поднимите светло-серую защёлку, чтобы отсоединить экран от материнской платы.
Шаг 8

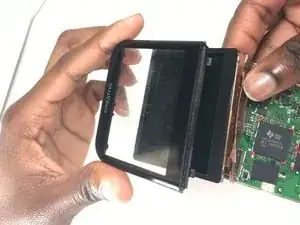

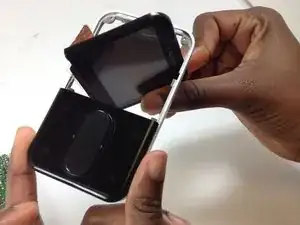

Отделите прозрачную рамку экрана от цифрового дисплея.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
