Замена динамика Creative Zen X-Fi

Используя лопатку, вставьте кончик между передним и задним корпусом, чтобы разъединить их.

Будьте осторожны, чтобы не применять чрезмерную силу, так как на стороне экрана расположены шесть крепежных элементов, которые надежно удерживают корпуса вместе.

Черный резиновый кнопочный элемент можно просто снять, подняв его.

Поднимите ЖК-экран вверх от средней панели, чтобы получить доступ к области вокруг чипа кнопки ввода.

Используя лопатку, сняйте чип кнопки ввода со средней части устройства. Для лучшего рычага начните с нижнего правого угла и постепенно поднимайтесь вверх по боковой части чипа.

Учтите, что чип кнопки ввода приклеен к средней части, поэтому может потребоваться приложить небольшое усилие.

Откройте ЖК-экран и чип кнопки ввода для доступа ко всей средней панели.

Используйте отвертку с крестовой головкой, чтобы открутить три винта размером 3/16 дюйма, которые находились под чипом кнопки ввода.

Используйте отвертку с крестовой головкой, чтобы открутить три винта размером 3/16 дюйма, которые находились под ЖК-экраном.

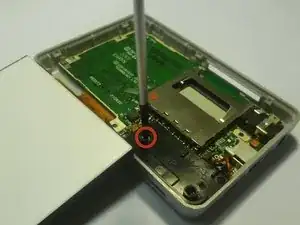

Используйте отвертку с крестовой головкой, чтобы открутить винт размером 3/16 дюйма, который крепит крышку динамика к заднему корпусу.

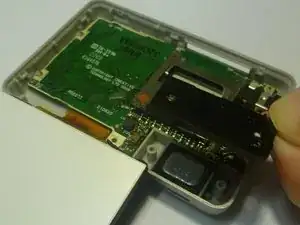

После откручивания поднимите крышку и отложите ее в сторону.

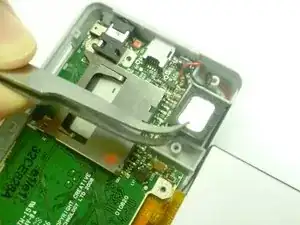

С открытым динамиком используйте пинцет, чтобы достать динамик

Перевод руководства с ifixit.com
