Замена материнской платы Creative Zen Vision W

Одновременно нажмите черную кнопку и сдвиньте корпус батареи влево, пока батарея полностью не отделится от устройства.

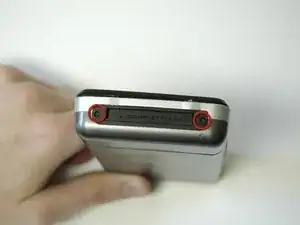

Снимите два винта (2,5 мм) в верхней и нижней части устройства с помощью крестовой отвертки Phillips #0.

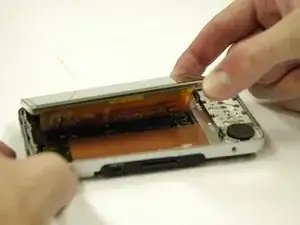

Проведите лопаткой вдоль крышки и подденьте её.

Делайте это аккуратно, чтобы не повредить экран

При снятии крышки накладка с кнопками может отвалиться.

Используйте лопаточку, чтобы отделить металлические защелки, удерживающие экран с правой стороны.

Экран по-прежнему прикреплен снизу двумя шлейфами. Поднимайте очень осторожно.

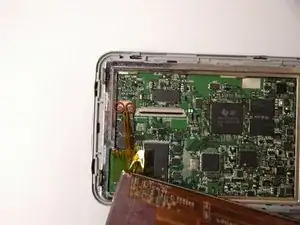

Поверните экран лицевой стороной вниз, чтобы увидеть, где подключены шлейфы.

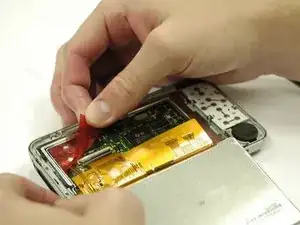

Снимите красную наклейку, закрывающую разъемы шлейфов.

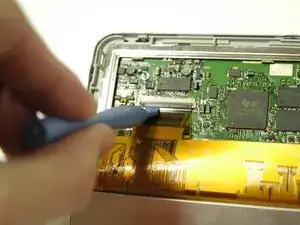

Используйте пластиковый инструмент для вскрытия, чтобы поддеть черную защелку на большем разъеме шлейфа и поднять её.

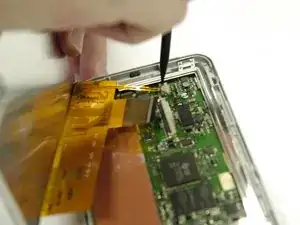

Используйте лопаточку, чтобы сдвинуть две маленькие серые защелки от разъема шлейфа.

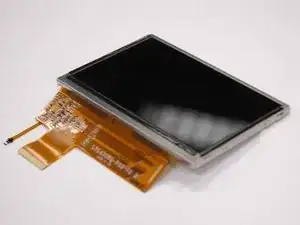

Снимите экран с устройства.

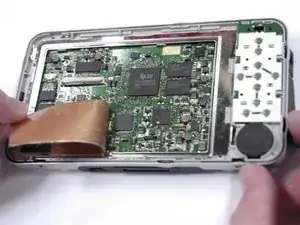

Снимите оранжевую наклейку с материнской платы.

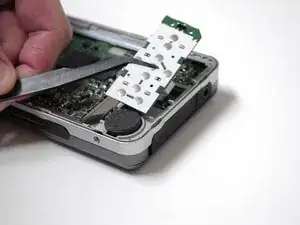

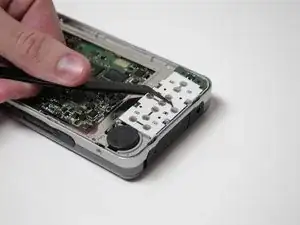

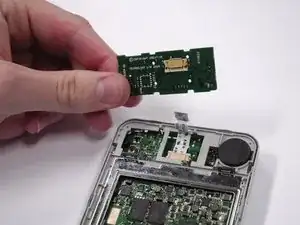

Подденьте клавиатуру с левой стороны и используйте пинцет, чтобы сдвинуть её влево и вынуть.

Используйте маленькую плоскую отвертку, чтобы сдвинуть белые защелки от разъема шлейфа.

Снимите шлейф с клавиатуры.

Снимите 2 винта (3,5 мм) на отсеке Compact Flash, расположенном слева, с помощью крестовой отвертки Phillips #000.

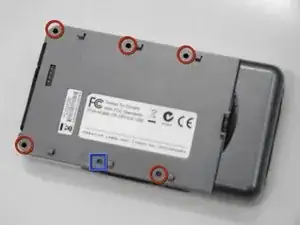

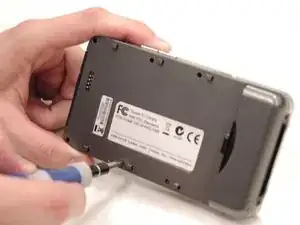

Снимите 5 винтов (5,5 мм), отмеченных красным, с помощью Phillips #0. При необходимости используйте фонарик.

Снимите наклейку с надписью "Creative warranty void if broken" и вытащите винт (5,5 мм), находящийся под ней, с помощью Phillips #0.

Будьте осторожны, некоторые винты трудно увидеть и их легко сорвать.

Осторожно снимите заднюю крышку с остальной части устройства.

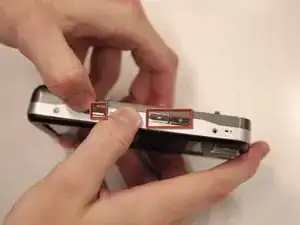

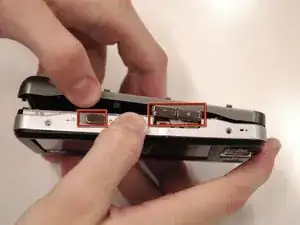

Кнопки регулировки громкости и ползунок питания могут отвалиться при снятии крышки, не потеряйте эти мелкие детали.

Защитная крышка разъема USB внизу устройства также может отвалиться.

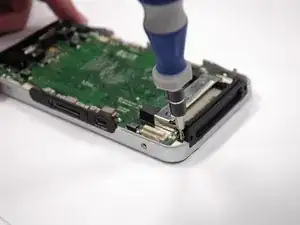

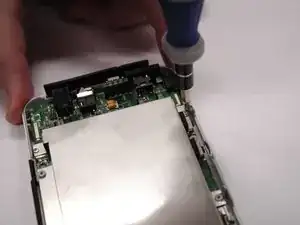

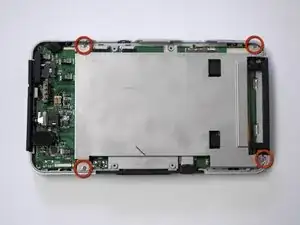

Снимите 4 винта (3,5 мм) на металлической крышке с помощью Phillips #0.

Поднимите металлическую крышку и снимите её.

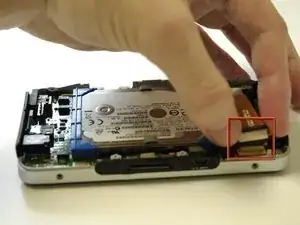

Отсоедините белый и черный шлейфы от материнской платы.

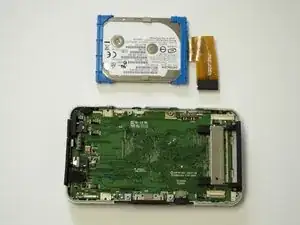

Жесткий диск теперь можно извлечь.

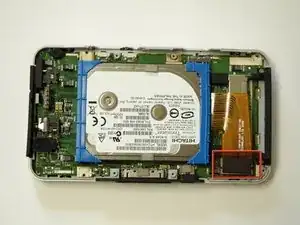

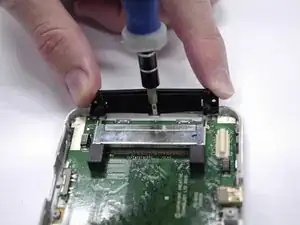

Снимите 2 винта (3,5 мм) на черном разъеме Compact Flash с помощью Phillips #0.

Используйте маленькую плоскую отвертку, чтобы отогнуть пластиковую защелку, удерживающую разъем Compact Flash на месте.

Разъем Compact Flash должен легко отстегнуться, будьте осторожны, чтобы не сломать его.

Переверните устройство так, чтобы сторона с экраном была сверху.

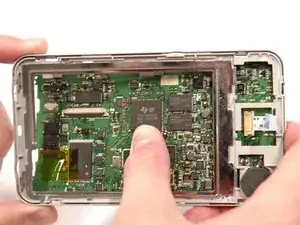

Нажмите слегка на материнскую плату, чтобы отделить её от корпуса.

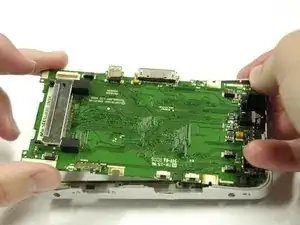

Снова переверните устройство и очень аккуратно потяните материнскую плату.

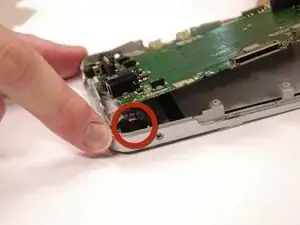

Динамик покрыт черным клеем, и вам потребуется разрезать этот клей, чтобы извлечь материнскую плату.

Поверните динамик на бок, чтобы он прошел через корпус, и материнскую плату можно было вынуть.

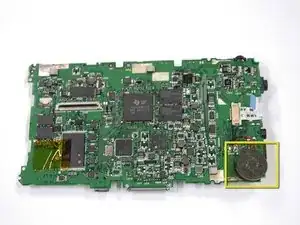

Материнская плата теперь удалена.

Динамик
