Замена материнской платы Photive Rain
Материнская плата — ключевой компонент этого небольшого динамика. Если вы столкнулись с проблемами, которые не решаются другими руководствами по устранению неисправностей, возможно, пришло время заменить материнскую плату. Материнская плата — хрупкий элемент, поэтому работайте медленно и аккуратно, чтобы не повредить динамик.
Шаг 1
Выключите динамик перед разборкой.
Снимите присоску с паза, поворачивая и поворачивая её.
Шаг 2
Снимите четыре винта 8,5 мм с задней панели динамика с помощью крестообразной отвертки Phillips #1.
Снимите заднюю панель
Шаг 3
Снимите пластиковую крышку перед отсеком аккумулятора.
Отвинтите все винты 8,5 мм, удерживающие крышку на отсеке.
Отсоедините аккумулятор от задней панели, как показано на фотографии 3.
Внимание: манипуляции с устройством при подключённом к материнской плате аккумуляторе могут привести к электрическому удару.
Шаг 4
Снимите аккумулятор с материнской платы.
Используйте паяльник, чтобы удалить припой, соединяющий провода аккумулятора с материнской платой.
Нажмите здесь, чтобы открыть Руководство iFixit по пайке. Оно предоставляет безопасную и обучающую инструкцию по использованию паяльников.
Шаг 5
Осторожно снимите переднюю панель с устройства.
Шаг 6
Отсоедините клипсы разъёмов от материнской платы с помощью инструмента для вскрытия iFixit.
Для снятия пластиковых зажимов может потребоваться небольшое усилие.
Шаг 7
После отсоединения динамика снимите два винта 8,5 мм, которые крепят динамик к передней панели, с помощью крестообразной отвертки Phillips #1.
Шаг 8

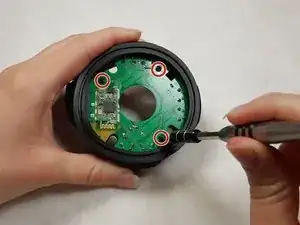

С тыльной стороны материнской платы отвинтите три винта с крестообразной головкой, фиксирующие материнскую плату на месте.
Шаг 9

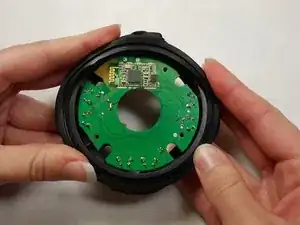

Оттяните резиновый уплотнитель от края материнской платы.
Шаг 10

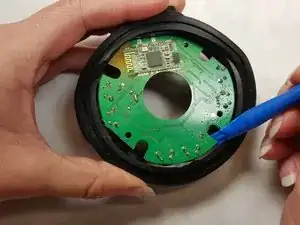

Используйте пластиковый инструмент для вскрытия, чтобы извлечь материнскую плату из устройства.

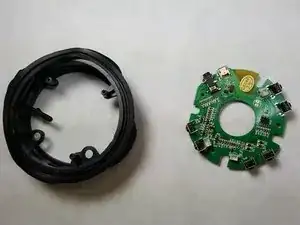

На второй фотографии показана правильно извлечённая материнская плата.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
