Замена вспомогательного входа (Auxiliary Input) в Sharper Image iPulse SI325

Осторожно расположите устройство так, чтобы кнопки и динамики были направлены вниз.

Отключите сетевой шнур от «DC Input».

Удалите четыре винта с крестообразной головкой #2 длиной 12 мм, расположенные по внешнему краю белого корпуса.

Будьте осторожны! Внизу устройства находятся два небольших пластиковых фиксатора, которые легко ломаются.

После удаления винтов поднимите устройство так, чтобы серая этикетка на дне была обращена к вам.

Положите большие пальцы с обеих сторон серой этикетки и медленно надавите ими до щелчка, чтобы корпус открылся.

При отпускании двух фиксаторов появится небольшой зазор.

Пока не разъединяйте половины. Они соединены проводом от динамика.

Возьмите обе стороны верхней круглой части корпуса и осторожно откройте её как раковину. Нижние части двух половин соединены проводом динамика. Не раздвигайте их более чем на 1 сантиметр.

Держите любую сторону верхней круглой части корпуса и аккуратно откройте устройство, чтобы получить доступ к внутренностям.

Положите устройство так, чтобы все внутренние компоненты были обращены вверх.

Переверните устройство так, чтобы внутренности были направлены вниз; регулятор интенсивности света будет обращён к вам.

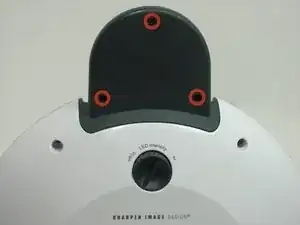

Удалите три винта с крестообразной головкой #1 длиной 7 мм, соединяющие модуль Zipconnect.

Снова переверните устройство так, чтобы вы смотрели на внутренности.

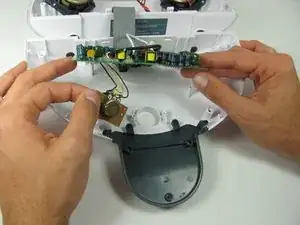

Модуль Zipconnect приподнимется, но останется подключённым проводом к материнской плате.

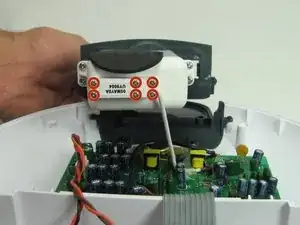

Удалите шесть винтов с крестообразной головкой #1 длиной 7 мм, крепящих модуль Zipconnect к проводам материнской платы, и отложите модуль в сторону.

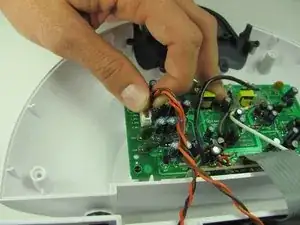

Далее отсоедините провод динамика от материнской платы, захватив провода как можно ближе к разъёму и вытянув разъём наружу.

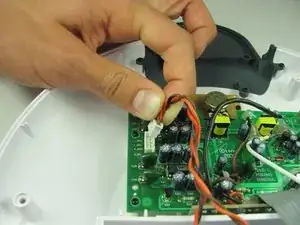

Движение разъёма вперёд и назад во время вытягивания облегчит снятие.

Удалите два винта с крестообразной головкой #1 длиной 11 мм, крепящих маленькую коричневую плату к пластиковому корпусу.

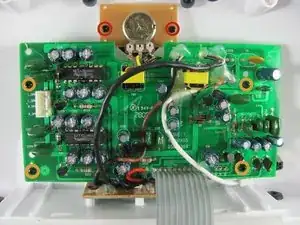

Также удалите четыре винта с крестообразной головкой #1 длиной 11 мм, крепящие материнскую плату к пластиковому корпусу.

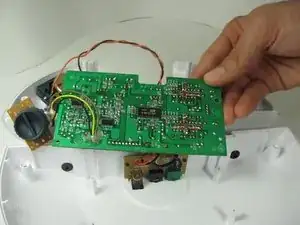

Поднимите материнскую плату и плату регулятора интенсивности света, чтобы открыть плату с вспомогательным входом, входом для сабвуфера и гнездом питания DC.

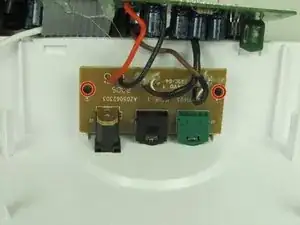

Удалите два винта с крестообразной головкой #1 длиной 7 мм, крепящих коричневую плату со всеми входами.

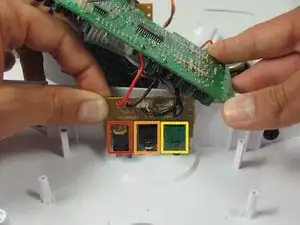

Поднимите плату с вспомогательным, DC и саб-входами и отведите нижнюю часть корпуса в сторону.

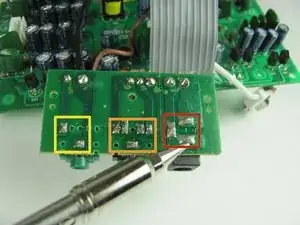

Переверните плату так, чтобы была видна пайка. В зависимости от того, какой вход неисправен, удалите пайку, соединяющую либо вспомогательный вход, либо DC вход, либо саб-вход.

DC вход

Вспомогательный вход

Саб-вход
