Замена материнской платы на наушниках Microsoft Surface
Материнская плата наушников Microsoft Surface является центральным компонентом, связывающим все остальные детали. Если она повреждена, вся система не может функционировать правильно. Вместо того чтобы выбрасывать устройство, замена материнской платы может восстановить полную функциональность за несколько минут ремонта.
Предупреждение: демонтаж и пайка могут привести к повреждению устройства.
Шаг 1

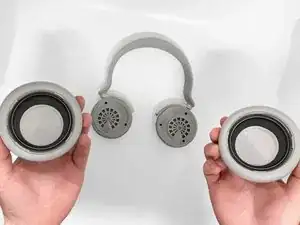

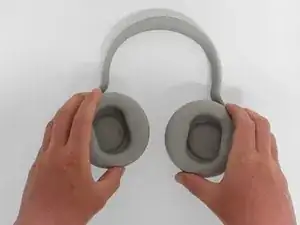

Удерживайте накладки наушников и поверните их против часовой стрелки примерно на 45 градусов, пока не услышите «щелчок».
Чтобы заменить материнскую плату, необходимо снять только правую накладку, отмеченную буквой «R» на оголовье.
Шаг 2

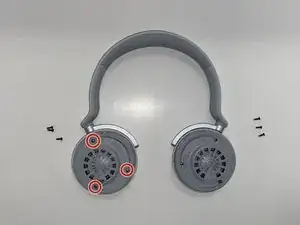

Используйте крестовую отвертку #00, чтобы удалить три винта длиной 2.6 мм, крепящие корпус правого динамика к шасси.
Шаг 3
Поднимите корпус динамика от шасси, осторожно, чтобы не повредить соединения материнской платы.
Отпаять два соединения динамика на материнской плате.
Демонтаж и пайка являются деликатными процессами, и существует риск повреждения устройства.
Шаг 4
Отпаять красные и черные соединения динамиков.
Демонтаж и пайка являются деликатными процессами, и существует риск повреждения устройства.
Шаг 5

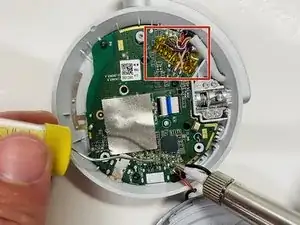

Отпаять 23 соединения с материнской платы.
Демонтаж и пайка являются деликатными процессами, и существует риск повреждения устройства.
Перед пайкой соединений на новой материнской плате обязательно обратите внимание на то, какой провод идет куда; их очень легко перепутать.
Шаг 6
Используйте отвертку Torx, чтобы удалить четыре винта.
Поднимите материнскую плату из шасси.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
