Pioneer SE-C8BT Беспроводные Bluetooth-наушники Truly Wireless

Мы ожидали конфетти и шариков при открытии коробки, но их было не так много.

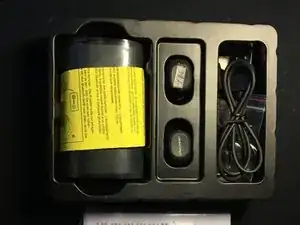

В коробке: кабель Micro USB, две пары амбушюр, переносной футляр с зарядным аккумулятором и, очевидно, две пары Bluetooth-наушников :)

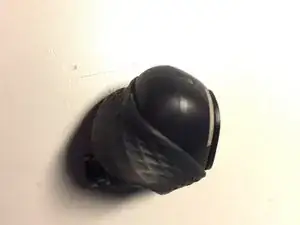

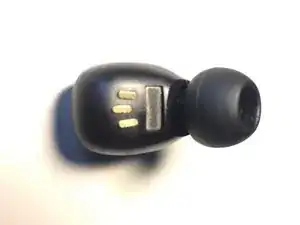

Сначала снимите амбушюры, как «пылезащитные» накладки.

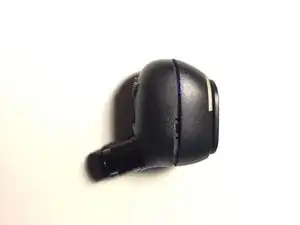

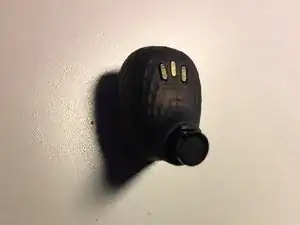

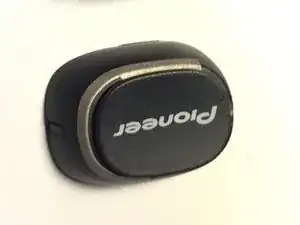

Теперь время работать с этим наушником (можете выбрать левый или правый) — снаружи они по крайней мере одинаковые :)

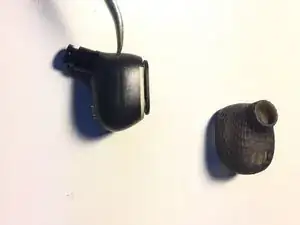

Используя нож X‑Acto или ножницы‑резак, горизонтально слегка надавите на место соединения двух пластиковых частей (склеены вместе).

Пожалуйста, будьте терпеливы, это зависит от того, сохранили ли наушники защиту от пыли и влаги.

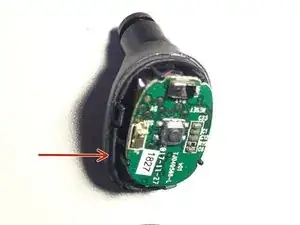

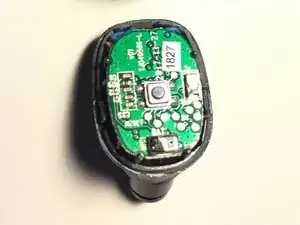

Как видите, это версия 1.0, очень мило.

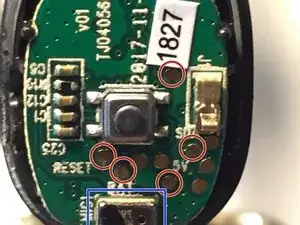

Здесь есть контрольные точки для диагностики: BATT (проверка наличия и напряжения батареи), 5V (питание от USB), точки связи SDA и SCL, и точка RESET (возможно реализована с подтягивающим резистором и кнопкой).

Электролитический микрофон (примечание: такой микрофон установлен в каждом наушнике).

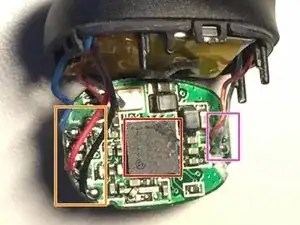

Основной контроллер: Airoha AB1524 — микросхема Truly Wireless Bluetooth.

Кабели батареи: положительный, отрицательный и датчик.

Подключение динамика LP и LN (динамики находятся внутри трубки) — очень маленькие и без питания.

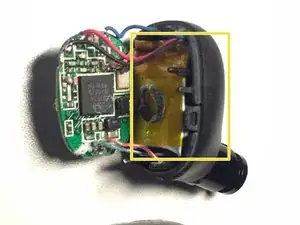

Очень маленькая литий‑полимерная батарея 55 мА·ч.

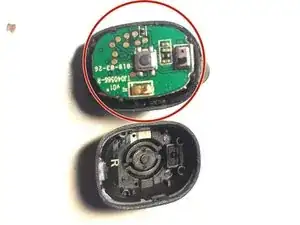

Теперь очередь правого наушника, тот же процесс, но плата немного отличается.

Сверху: электролитический микрофон, подключение антенны (расположено по краям и приклеено, часть корпуса), кнопка и контрольные точки без маркировки.

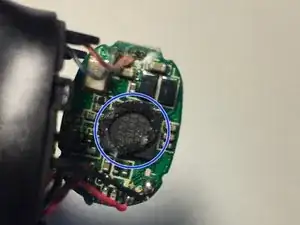

Снизу: микросхема Airoha AB1524, светодиоды, кабели батареи, подключения динамиков RP и RN и несколько пассивных компонентов.

Kola Loka (кто знает — тот поймёт)...

Нанесите небольшое количество клея Kola Loka (точкой иглы) по окружности наушника и склейте их. Прижимайте до высыхания.
