Частичная разборка левой стороны Logitech G935
Это руководство по частичной разборке левой стороны Logitech G935. Это моя гарнитура для ежедневного использования, поэтому я разобрал её до того уровня, в котором был уверен, что смогу безопасно разобрать и собрать обратно, не повредив защёлки, клей, провода и прочие элементы.
При сборке обратно выполните эти шаги в обратном порядке.
Шаг 1

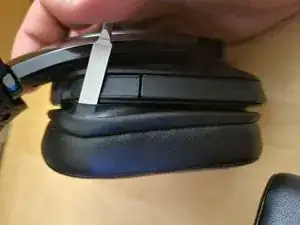

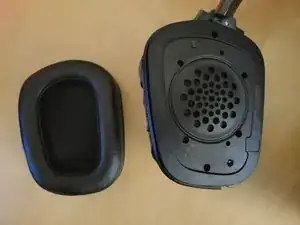

Снимите амбушюр. Он немного эластичен и может быть аккуратно стянут, начиная с одного места и осторожно продвигаясь по периметру. Лопатка может помочь как при снятии, так и особенно при установке обратно.
Шаг 2

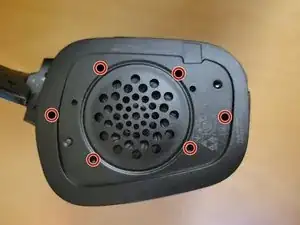

Выверните 6 винтов Phillips #0, удерживающих верхнюю секцию.

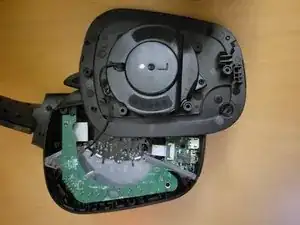

Аккуратно снимите секцию, которую вы только что открутили. Хорошим вариантом будет перевернуть её и отложить в сторону.
Обратите внимание: между половинками припаян тонкий кабель. Обращайтесь с ним очень бережно, так как, по моим предположениям, ремонт будет почти невозможен. (Он припайлен на поверхности платы и запломбирован внутри динамика.)
Шаг 3

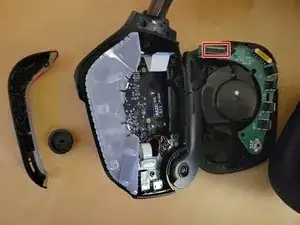

Выверните 2 винта, удерживающих заднюю пластиковую панель, в которой расположены кнопки и колесо регулировки громкости.
Осторожно выньте дочернюю плату. Обратите внимание, что её удерживает пластиковая защёлка, но со снятой панелью плата легко извлекается. Также учтите наличие ленточного кабеля, соединяющего её с основной платой.
Отсоедините ленточный кабель от дочерней платы.
Шаг 4
Отсоедините ленточный кабель, соединяющий дочернюю плату с основной платой.
Откройте микрофон, чтобы получить доступ к скрытому винту.
Выверните винт, удерживающий переднюю пластиковую панель.
Теперь микрофон можно вынуть. Будьте внимательны, он подключён к дочерней плате тонким хрупким припаянным кабелем.

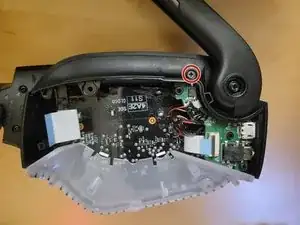

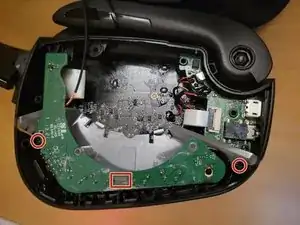

После извлечения микрофона выверните винт, удерживающий дочернюю плату.

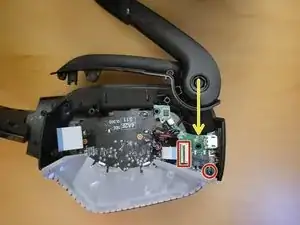

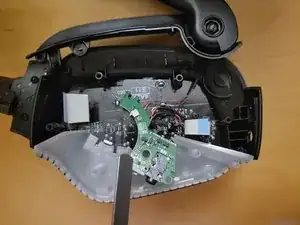

Аккуратно подденьте дочернюю плату. Поддевание от изогнутой части в направлении винта (как показывает жёлтая стрелка) сработало хорошо у меня.
Будьте внимательны после освобождения дочерней платы, так как она всё ещё соединена с основной платой припаянными проводами.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
