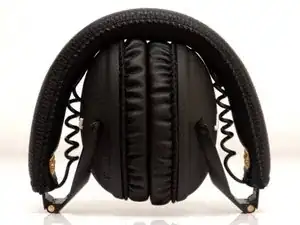

Ремонт аудиокабеля наушников Marshall Monitor
При частом использовании кабель, соединяющий левый и правый наушники Marshall, со временем перетирается и ломается с одной или обеих сторон в месте ввода в корпус вследствие сгибания. В результате звуковой сигнал будет слышен только в одном наушнике.
В этом руководстве показано, как отремонтировать повреждённую часть кабеля, чтобы восстановить работу стереосистемы. Потребуются аккуратность, паяльник и немного терпения.
Шаг 1

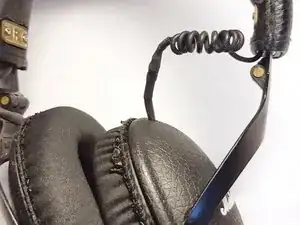

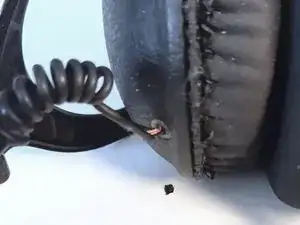

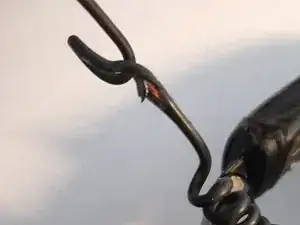

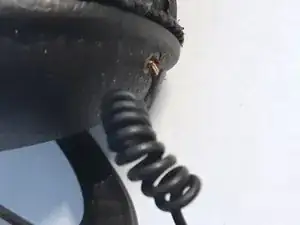

Осмотрите место ввода кабеля в корпус, чтобы определить расположение повреждённой части кабеля.
Шаг 2

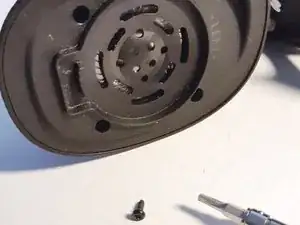

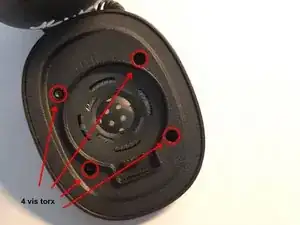

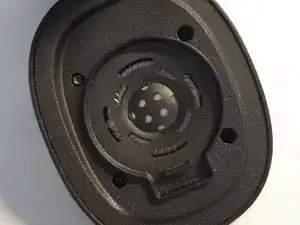

Снимите поролоновую вставку и открутите 4 винта отверткой Torx.
Осторожно снимите верхнюю часть наушника.
Шаг 3

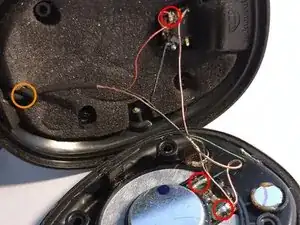

Отпаять неисправные соединения кабеля.

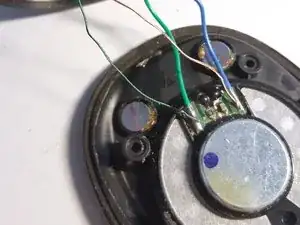

Две жилы припаяны к излучателю (одна для общей массы, одна для сигнала). Третья подключена к входу 3,5 мм аудиоразъёма.
Удалите внутренний поролон и распустите узел кабеля, чтобы вынуть его из наушника.
Шаг 4

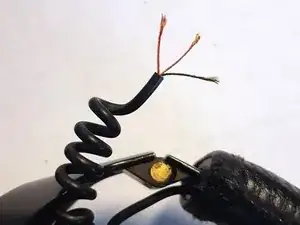

Отрежьте кабель выше повреждённого участка и снимите 10 мм изоляции.
Подготовьте жилы к пайке. Для этого необходимо удалить эмаль, изолирующую жилы друг от друга, используя шлифовальную бумагу со средним или мелким зерном (120–180).
Далее оловяньте все три жилы.
Шаг 5

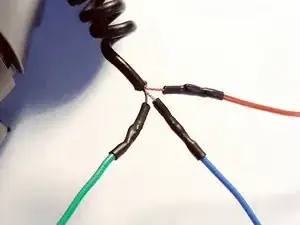

Припаяйте три запасные жилы и отметьте соответствующие провода по цвету.

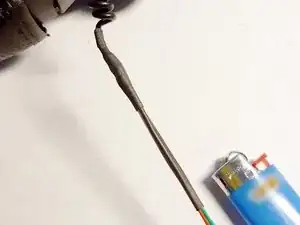

Изолируйте каждую паяную точку, надев на место пайки термоусадочную трубку.
Наденьте ещё один кусок термоусадки, чтобы закрыть все три провода вместе.
Шаг 6

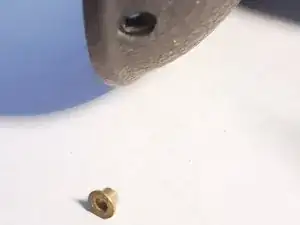

Скорее всего диаметр запасного кабеля будет больше оригинального. В этом случае потребуется снять оригинальную декоративную золотую втулку кабеля.
Шаг 7

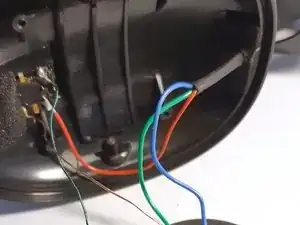

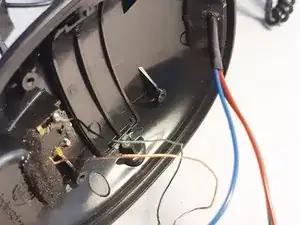

Вставьте кабель обратно в наушник.
Припаяйте жилы на их исходные места.
Поставьте каплю горячего клея в месте прохождения нового кабеля, чтобы зафиксировать его и снять напряжение с контактов.
Шаг 8
Верните внутрь наушника поролон и аккуратно установите верхнюю часть на место.
Затяните 4 винта Torx и установите наружные амбушюры.
Заключение
Добавьте громкость!
