Восстановление аккумулятора

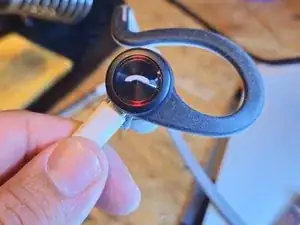

Сначала необходимо проверить, может ли это устройство bénéficier от восстановления аккумулятора/перезарядки. Подключите зарядное устройство и убедитесь, что красные огоньки на верхней части уха светятся. Это укажет на то, что встроенное зарядное устройство, регулятор и электроника функционируют.

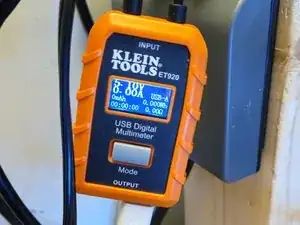

Тем не менее, если устройство не может держать заряд, вы увидите, что оно не потребляет ток от блока питания. Необязательно, но вы можете увидеть зарядный ток с помощью USB-монитора питания, такого как Klein Tool ET920.

Если красные огоньки не включаются, то это руководство по ремонту не сможет вам помочь; требуется более глубокий ремонт.

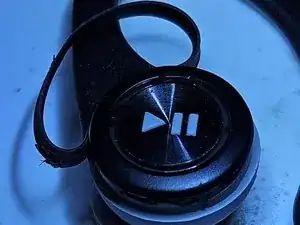

Определите левую наушную чашку.

Воткните тупой нож или острый предмет под прокладку с противоположной стороны от ушной петли.

Отодвиньте прокладку, закрывающую край крышки кнопки; следите за тем, чтобы не порвать резину. Если к резине приклеен клей, используйте канцелярский нож, чтобы аккуратно отрезать его.

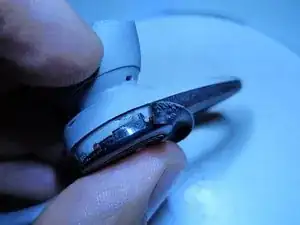

Аккуратно отделите клей от язычков, удерживающих крышку кнопки к аккумуляторному модулю и внешнему корпусу.

Всего четыре язычка, три из которых легко доступны, когда прокладка убрана.

Я использовал канцелярский нож, но будьте осторожны, чтобы не повредить провода, идущие от ушной петли, или не разрушить фиксаторы, которые удерживают крышку кнопки на месте.

Не торопитесь, соединение с корпусом аккумулятора гораздо прочнее, чем прочность пластикового покрытия.

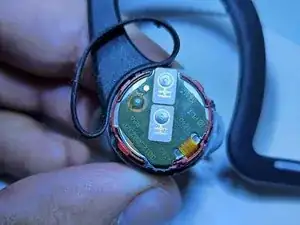

После удаления крышки кнопки вы можете провести тупым ножом по бокам, чтобы освободить клей, удерживающий наушную чашку от основного корпуса.

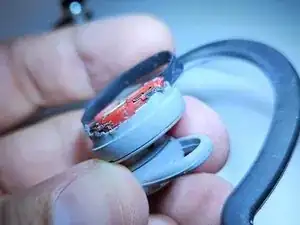

Надавите осторожно, чтобы отодвинуть наушную чашку. Будьте осторожны, чтобы не порвать очень короткие провода динамика.

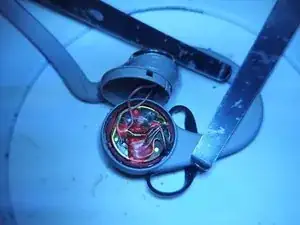

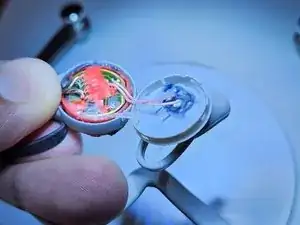

После удаления наушной чашки мы можем получить доступ к клеммам зарядки аккумулятора. Определите расположение положительных и отрицательных клемм ячейки.

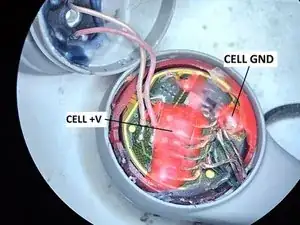

Отрицательная клемма (земля ячейки) - это большой припаиваемый контакт. Положительная клемма - это второй вывод от квадратного ИС-чипа.

Удалите силиконовую изоляцию, чтобы открыть землю и положительный вывод. Отпаяйте и заклейте положительный вывод ячейки, чтобы защитить электронику устройства от зарядного тока на следующем шаге.

Припаяйте провода соответствующего цвета к двум клеммам.

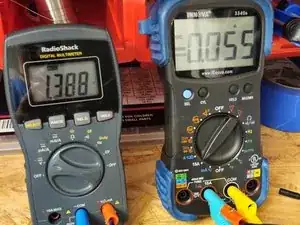

Проверьте напряжение аккумулятора, оно должно быть около 0 В.

Примените профиль зарядки, соответствующий техническому паспорту батареи. Varta CP1654.

Если у вас нет зарядного устройства, может подойти низковольтный источник питания через ограничительный резистор. Ограничьте зарядный ток до 1C (<60 мА) и периодически увеличивайте напряжение по мере восстановления напряжения аккумулятора.

Если зарядное напряжение не поднимается выше 1 В за несколько минут, ячейка, скорее всего, повреждена без возможности восстановления.

НЕ ПРИКЛАДЫВАЙТЕ НАПРЯЖЕНИЕ ИЛИ ТОКИ БОЛЬШЕ, ЧЕМ УКАЗАНО В ТЕХНИЧЕСКОМ ПАСПОРТЕ. ЭТО МОЖЕТ ПРИВЕСТИ К ПОВРЕЖДЕНИЮ ЯЧЕЙКИ, ЭЛЕКТРОНИКИ ИЛИ ЛИЧНЫМ ТРАВМАМ!

Если вы не знаете, как правильно восстановить батарею, рекомендуется остановить зарядку при ~3,5 В и позволить встроенному зарядному устройству завершить процесс после сборки.

Припаяйте положительный провод аккумулятора обратно ко второму контактному пadu для пайки.

Нанесите клей, чтобы закрыть открытые провода и клеммы земли.

Продолжите сборку в обратном порядке.

После завершения сборки завершите процесс зарядки с помощью USB-кабеля.

Если у вас есть, рекомендуется контролировать заряд с помощью USB-метра мощности.

Примечание: батарее потребуется несколько глубоких циклов (пустая -> полная), чтобы снова стабилизироваться после длительного разряда.
