Замена аккумулятора Plantronics Backbeat Fit

Инструменты: канцелярский нож (затуплённое лезвие), паяльник, пинцет и паяльный микроскоп.

Материалы: запасной аккумулятор VARTA CP1654, клей (я использовал прозрачный клей Gorilla)

У устройства есть две стороны. Мы работаем со стороной с кнопкой воспроизведения/паузы, левым наушником.

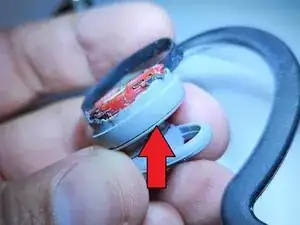

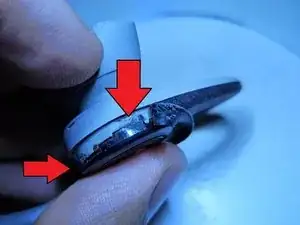

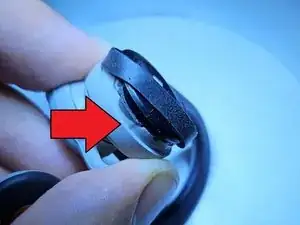

Начните с отслоения кромки резиновой окантовки на дальнем конце левого наушника. Должно быть небольшое количество клея, фиксирующее резину к корпусу наушника; аккуратно удаляйте клей, не рвите резину, действуйте медленно.

В ходе этого руководства обращайте внимание на места нанесения клея. Я не описываю подробно восстановительную склейку при сборке.

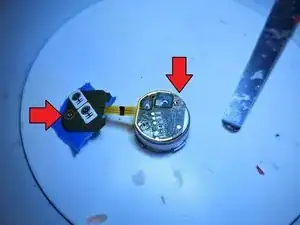

Чтобы снять лицевую панель кнопки, аккуратно удалите точки клея, крепящие панель к модулю аккумулятора внутри сборки. Также поможет осторожно отжать сторону корпуса (но не слишком сильно!).

Когда панель будет снята, отложите её в сторону и следите, чтобы не отделить кнопку от окружения или прокладки.

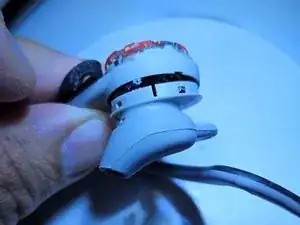

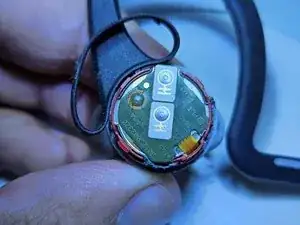

После снятия крышки кнопки отделите наушник от основного корпуса. Проведите канцелярским ножом по периметру, чтобы разорвать клеевое соединение.

Примечание: будьте осторожны, не перережьте провода или фиксаторы, ваша задача — только разрушить клеевой шов.

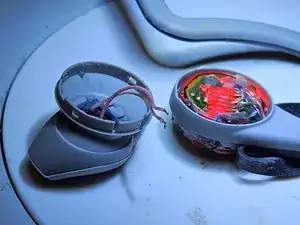

Когда клей ослабнет, можно аккуратно вынуть наушник. Если клей был достаточно освобождён, фиксаторы выйдут без повреждений.

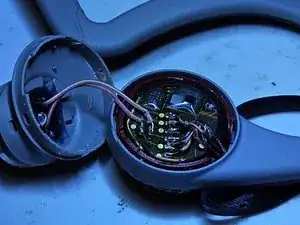

На этом этапе лучше записать цвета проводов.

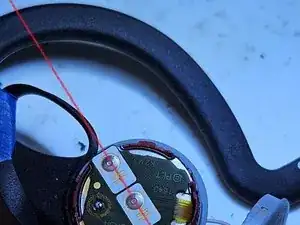

Отпаять два вывода, соединяющих динамик с наушником.

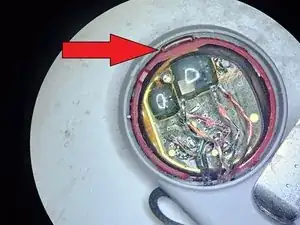

Осторожно удалите клей, фиксирующий 6 проводов на задней стороне аккумуляторного блока.

На этом этапе запишите цвета и порядок проводки перед отпайкой.

Отпаять провода и убрать их.

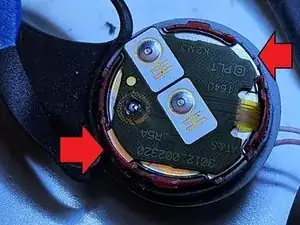

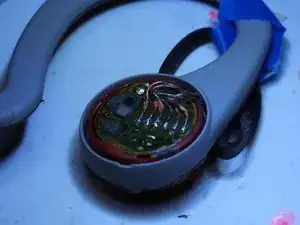

Переверните наушник на другую сторону и аккуратно проведите ножом по периметру, чтобы освободить оставшийся клей.

Когда клей ослабнет, можно аккуратно выдавить сборку аккумуляторного блока из наушника.

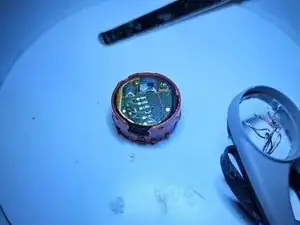

После извлечения аккумуляторного блока из корпуса наушника можно приступать к разборке самого блока.

Начните с аккуратного отгибания красных язычков красного рукава и выталкивания аккумулятора из корпуса. Красный рукав сдвинется, а также снимется чёрный силиконовый чехол.

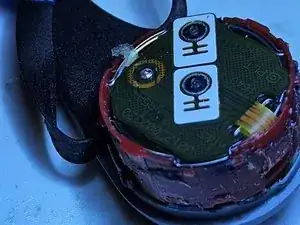

Чтобы снять плату с аккумулятора, аккуратно разрежьте двусторонний скотч под платой со стороны, противоположной паянным соединениям.

Когда вы приблизитесь достаточно близко к паяным соединениям и плата начнёт немного изгибаться, отпаивайте, одновременно аккуратно поддёвывая плату вверх и в сторону. Для полного отделения может понадобиться несколько циклов нагрева и изгиба. Повторите процесс с другой стороны.

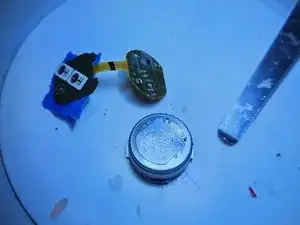

К этому моменту плата должна быть отделена от аккумулятора.

Если у нового аккумулятора нет язычков для пайки платы, придётся добавить провод-скрутку по необходимости. Обратите внимание на полярность!

Соберите в обратном порядке. Наносите клей в тех же местах, где вы заметили его при разборке.

Примечание: обратите внимание на угловое положение платы относительно красного рукава и корпуса наушника. Красный рукав можно установить только под одним углом, и плата должна быть ориентирована так, чтобы кнопки были направлены вверх относительно уха (указаны на верхней части ушной петли).

Примечание: после сборки электроника может не работать. Один из способов сброса процессора — удерживать кнопку питания при подключении кабеля зарядки.
