Как починить повреждённый кабель на Marshall Major II Bluetooth

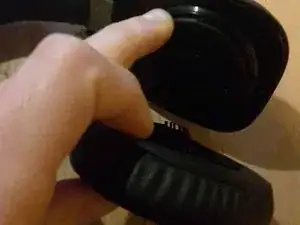

Чашки наушников легко отщёлкиваются от держателя, удерживающего их

С обеих сторон:

Снимите поролоновую защиту

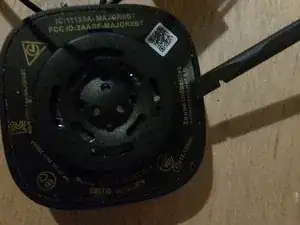

Поверните пластиковую крышку на 45° и снимите её

Отклейте наклейку на правой чашке

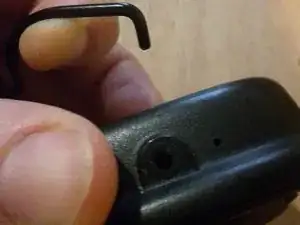

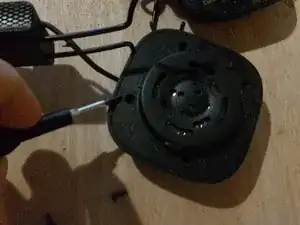

Открутите крышки крестовой отвёрткой Phillips №0

4 винта на каждой чашке

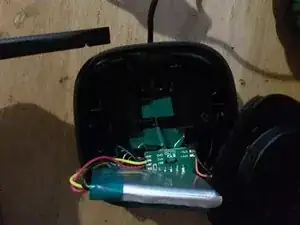

В корпусе левой чашки находятся:

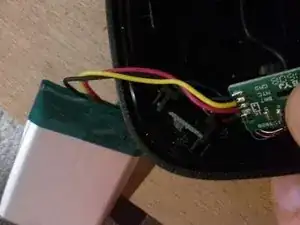

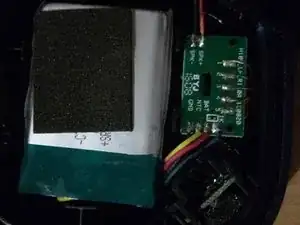

Литиевая батарея

Плата кнопки и её соединения

Левый динамик

В корпусе правой чашки находятся:

Система на модуле со всей логикой и усилением

Разъём для джек‑штекера

Микрофон

Правый динамик

Кабель между левой и правой сторонами — это кабель из 5 пар с изоляционной краской.

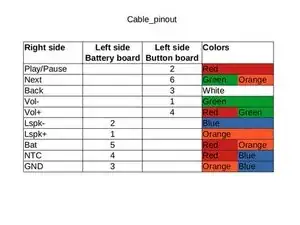

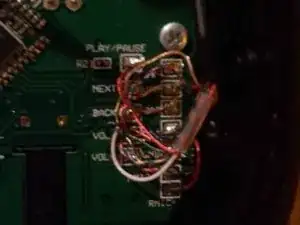

Распиновка кабеля: Воспроизведение/Пауза, Вперёд, Назад, Громкость +, Громкость -, Земля, Bat+, NTC, Левый динамик +, Левый динамик -

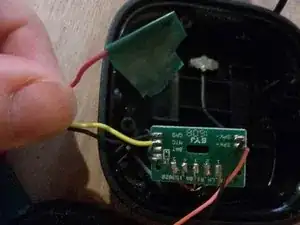

Отпаять и изолировать красный кабель питания V+

Так Вы обезопасите устройство от ложных контактов и повреждений

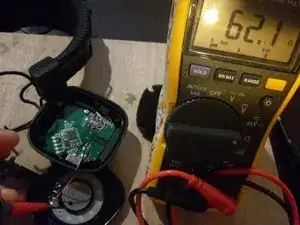

Чтобы проверить, работают ли динамики, используйте мультиметр

Сопротивление между клеммами динамика + и - (красный и чёрный провода) должно быть около 62 Ом

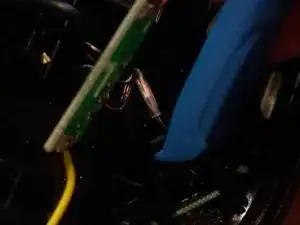

Если нужно извлечь плату кнопок из её корпуса, есть маленькие защёлки, позволяющие освободить пластиковую деталь, удерживающую её на месте

С помощью мультиметра проверьте целостность каждой линии между левой и правой платами

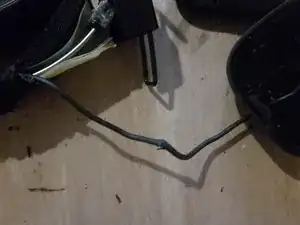

В моём случае кабель повреждён близко к левой стороне

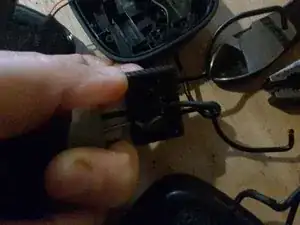

Чтобы освободить больше кабеля для работы, удалите клей, удерживающий его на корпусе чашки

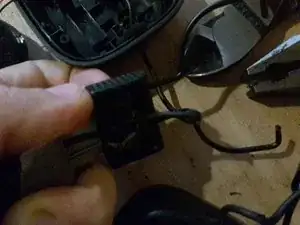

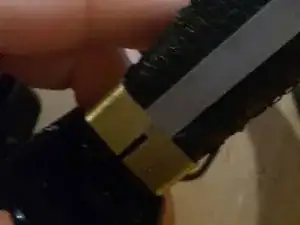

Удалите золотую обжимную пуговицу кусачками по проводу

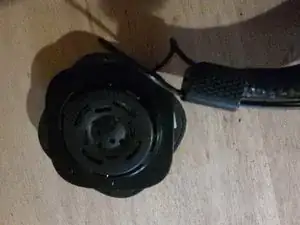

Нужно ещё больше длины кабеля? Работайте со стороны оголовья

Сначала снимите медную прищепку, удерживающую ткань и поролон

Соскребите клей, чтобы отодвинуть ткань и поролон

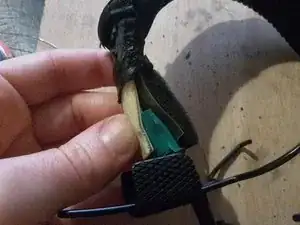

В оголовье есть пластиковая деталь, удерживающая кабель; единственный способ получить немного дополнительной длины — отломать часть этой пластиковой детали

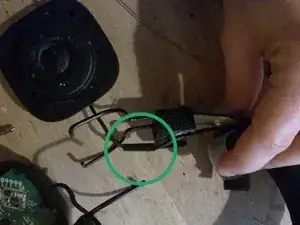

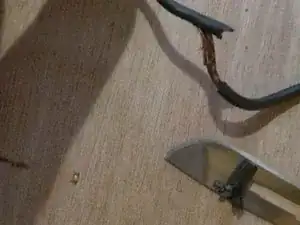

Зачистите провод вокруг повреждённого участка кабеля

Отделите повреждённую жилу от остальных

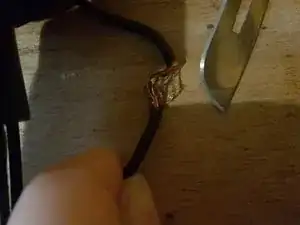

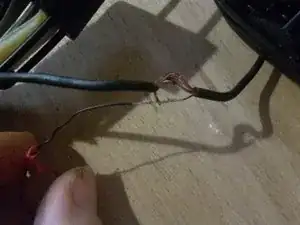

Осторожно счистите изоляционное покрытие с жилы скальпелем, пока не увидите блестящий, свежий медный цвет

Опаявьте жилу припоем

При необходимости добавьте припаянный кусочек тонкого провода, чтобы помочь восстановить жилу

Проверяйте кабель мультиметром, пока не восстановите целостность проводки

Используя выбранный способ — изолента, горячий клей или другое — убедитесь, что отремонтированные жилы никогда не касаются друг друга

Восстановите кабель максимально прочным, используя ленту или клей

Не забудьте вновь припаять положительную клемму батареи, не допуская контакта с чем‑либо ещё

Добавьте ленты или клея, чтобы закрепить кабель:

В оголовье, где мы отломали часть пластика

В чашке, где мы удалили клей и обжим вокруг кабеля

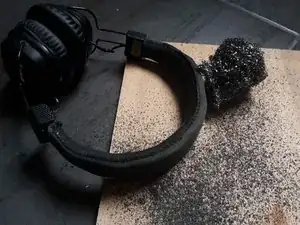

Если покрытие на верхней части оголовья повреждено, Вы можете счистить его, например, стальной губкой
