Ремонт сенсора касания Nuraphones "Вход в глубокий сон"

Электроника

У Nuraphones есть конструктивный недостаток, который приводит к тому, что провод сенсора касания (который определяет, когда наушники находятся на ваших ушах) ломается с течением времени. Если у вас есть навыки быстрого пайки одного провода, это быстрый способ вернуть вашу чудесную пару Nuraphones к жизни.

На самом деле это не так сложно — только одна пайка провода — но этот провод является проводом Лицц и требует определенных навыков пайки и подходящего паяльника, чтобы сжечь изоляцию и получить надежное соединение.

Шаг 1

Для устранения проблемы "глубокого сна" найдите чашку, у которой есть гибкое кольцо (сенсор касания) вокруг лицевой стороны подушки. Это должна быть правое ухо.

Удерживайте жесткую внешнюю оболочку той чашки, которую хотите разобрать.

Полностью закройте мягкую подкладку другой рукой, сожмите её и поверните, как при открывании банки.

Поверните левую чашку по часовой стрелке для открытия, а правую чашку против часовой стрелки для открытия.

Шаг 2

Удалите 9 винтов Torx T7 из кольца чашки

При переустановке любого пластикового винта вставьте винт в отверстие и вращайте в обратном направлении (в сторону отвинчивания) с легким давлением вниз, пока не почувствуете щелчок — это позволит зафиксировать оригиную резьбу и предотвратит её срыв. Начните вкручивать винт обратно там, где вы услышали щелчок.

Разъедините две половинки чашки, открыв доступ к креплению кожуху

Сложите назад кожух, открыв доступ к поролону чашки и (если устраняете проблему глубокого сна) сломанному проводу, ведущему к сенсорному кольцу

Шаг 3

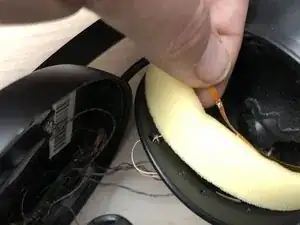

Провод сенсора касания, скорее всего, застрял наполовину в поролоне. Ваша задача — достать его обратно.

Может помочь сдавить поролон в плоском состоянии и вытащить провод через меньшую, сжатую часть.

Шаг 4

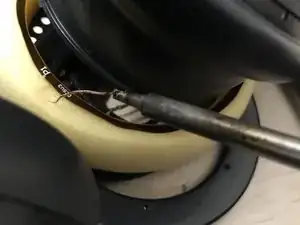

Провод Лицц имеет эмалевую (изоляционную) обмотку, которая покрывает каждую маленькую жилу индивидуально. Поэтому вам нужно сжечь её на конце — она должна превратиться в темно-коричневую каплю с небольшим дымом, при этом добавляя избыточный флюс-содержащий припой (и очищая кончик паяльника во время этого процесса).

<

Перевод руководства с ifixit.com
